Конденсатоотводчик поплавковый фланцевый

Артикул: -
Название
Артикул
Цена
Количество
STF3431-F Ду15
D150-00314
32 248 руб.
шт.

Характеристики

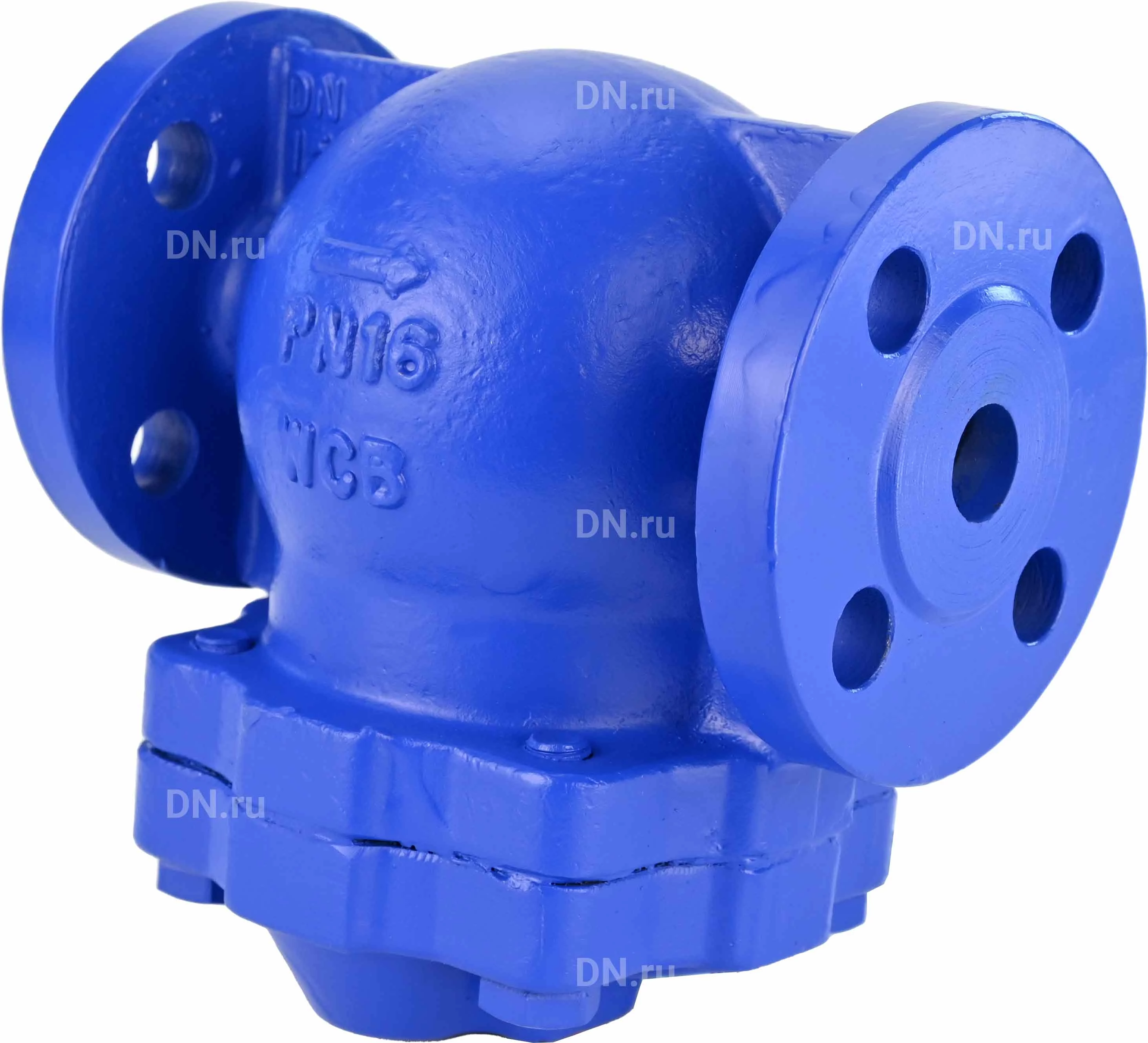

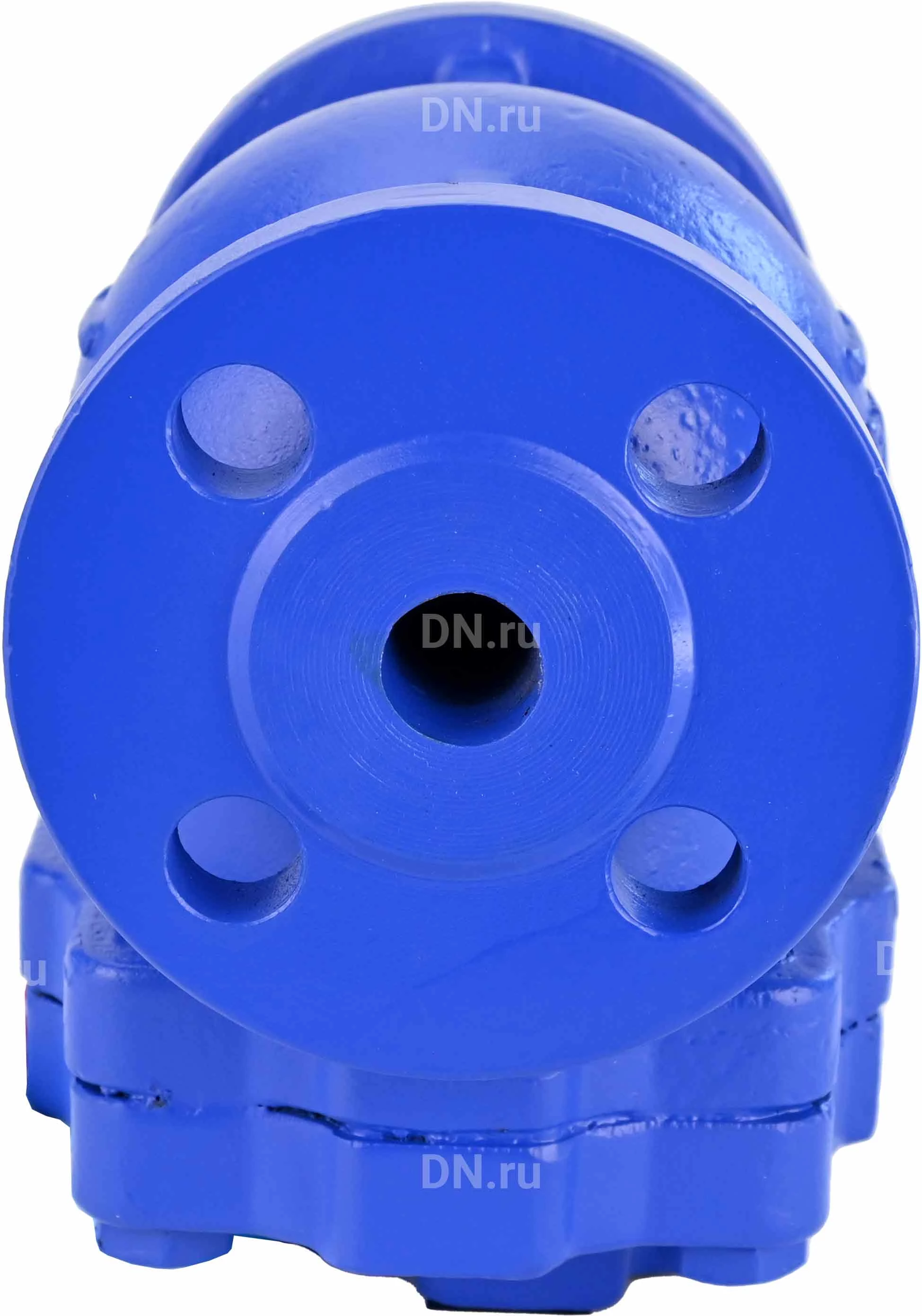

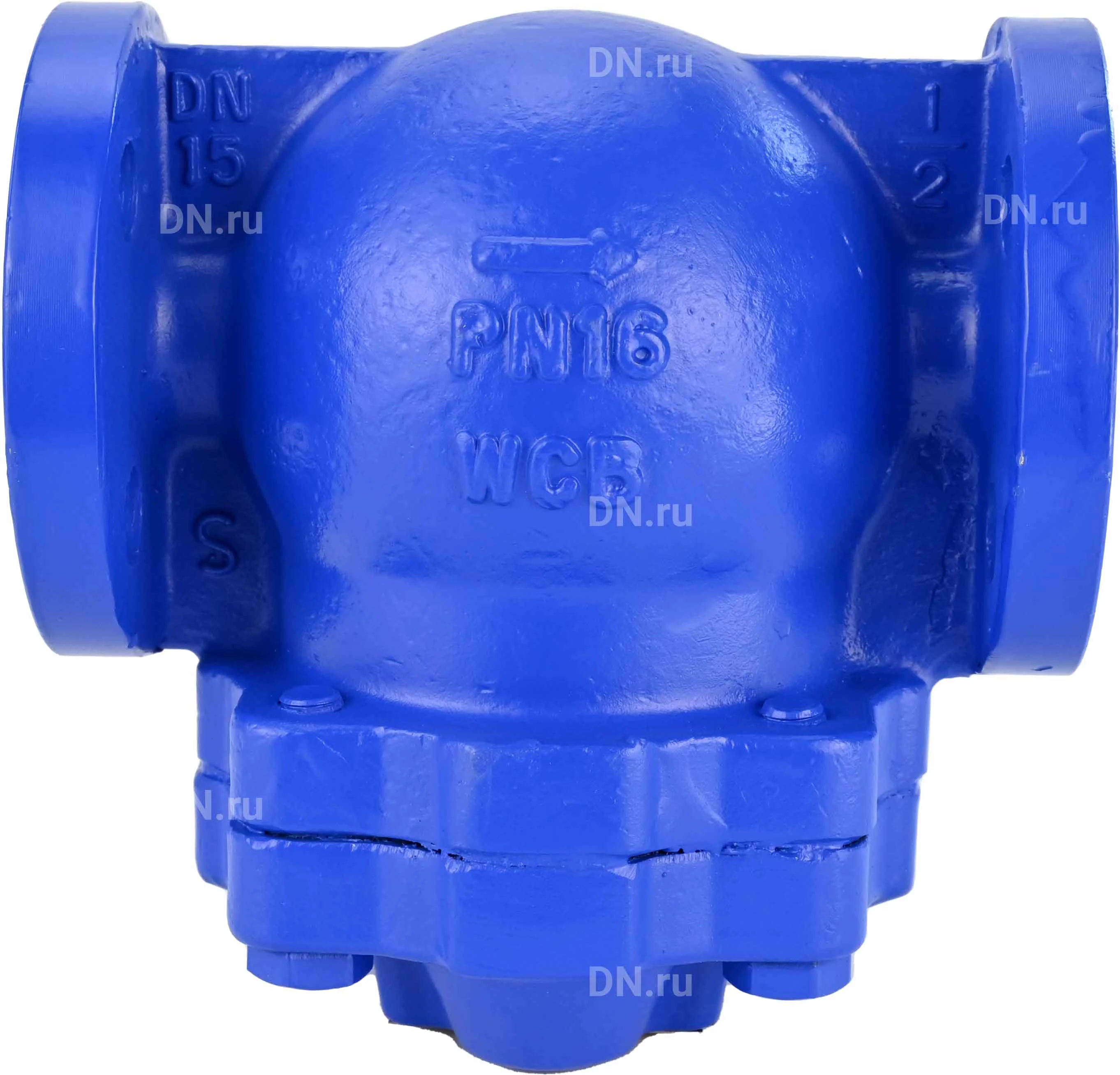

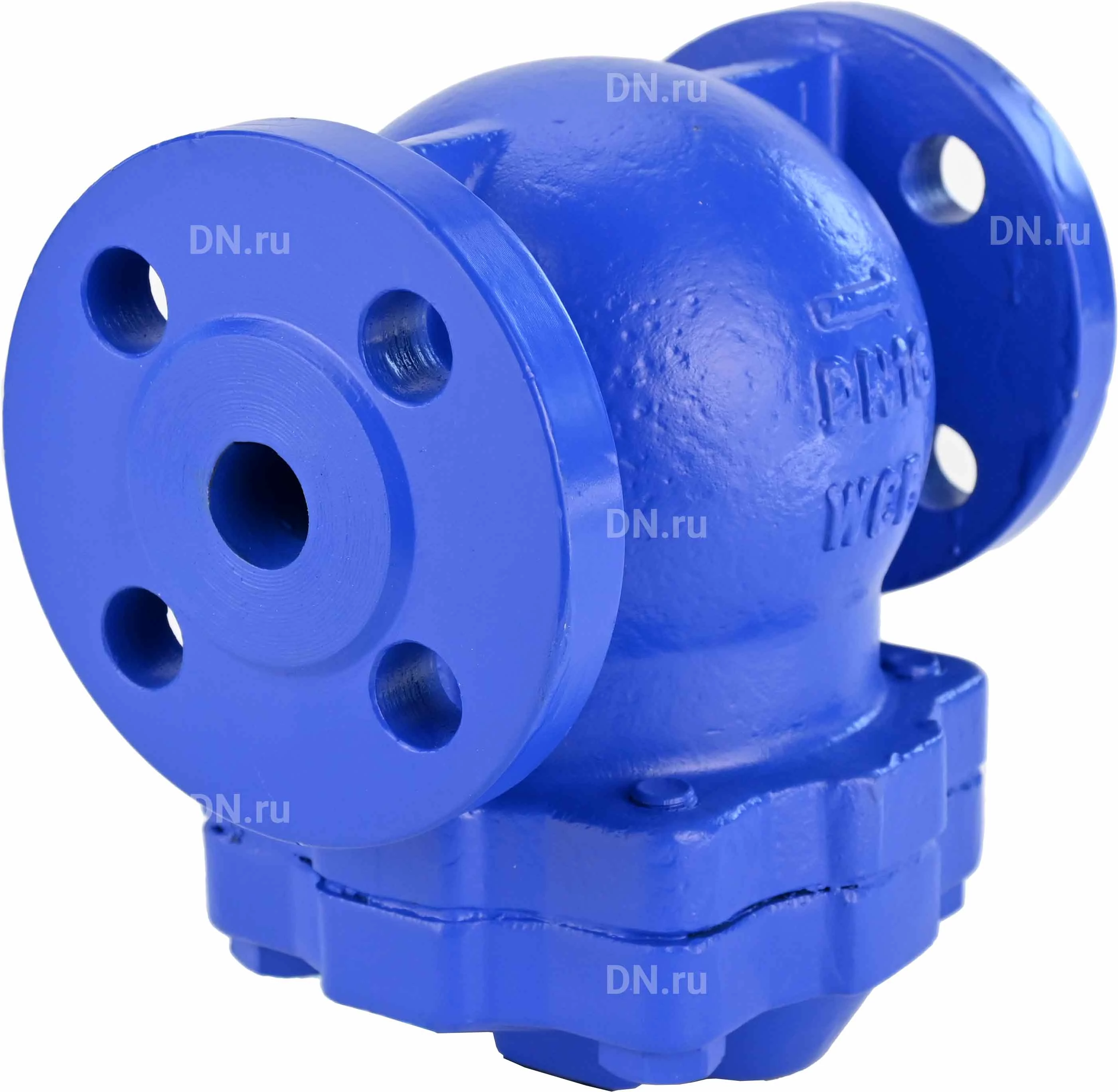

Конденсатоотводчик поплавковый DN.ru STF3431-F Ду15 Ру16 фланцевый, корпус - углеродистая сталь WCB

Общие параметры конденсатоотводчика DN.ru STF3431-F Ду15:

  • Тип конденсатоотводчика - поплавковый
  • Давление номинальное PN - 16 бар
  • Максимальное падение давления - 10 бар
  • Диаметр номинальный DN - 15 мм
  • Строительная длина - 150 мм
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Максимальная рабочая температура среды - 260 С°
  • Кратковременно максимальная температура среды - 350 С°
  • Уплотнение - Металлографит
  • Рабочая среда - пар, конденсат
  • Материал корпуса - углеродистая сталь
  • Цвет - Синий
  • Вес - 4.5 кг
  • Страна производитель - Россия

Конденсатоотводчик поплавковый DN.ru STF3431-F Ду15 Ру16 фланцевый, корпус - углеродистая сталь WCB

Габариты и размеры конденсатоотводчика DN.ru STF3431-F Ду15:

  • Dn - 15 мм
  • A - 150 мм
  • B - 107 мм
  • C - 101 мм
  • D - 148 мм
  • D1 - 95 мм
  • X - 65 мм
  • d - 45 мм
  • f - 2 мм
  • b - 14 мм
  • Z-ød - 4-14 мм
 Конденсатоотводчик поплавковый DN.ru STF3431-F Ду15 Ру16 фланцевый, корпус - углеродистая сталь WCB

Эскиз габаритных размеров конденсатоотводчика DN.ru STF3431-F Ду15

Материалы конденсатоотводчика DN.ru STF3431-F Ду15

№ п/п

Наименование деталей

Материалы

1

Корпус

сталь WCB

2

Поплавок

сталь нержавеющая 304

3

Автоматический выпускной клапан

сталь нержавеющая 304

4

Уплотнение корпуса

металлографит

5

Седло выпускного клапана

сталь нержавеющая 304

6

Стойка

сталь нержавеющая 304

7

Седло

сталь нержавеющая 304

8

Крышка

сталь WCB
Конденсатоотводчик поплавковый DN.ru STF3431-F Ду15 Ру16 фланцевый, корпус - углеродистая сталь WCB

Эскиз материалов конденсатоотводчика DN.ru STF3431-F Ду15
