Конденсатоотводчик поплавковый муфтовый

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.
Принцип работы: Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара.

Общие параметры конденсатоотводчика DN.ru STF2131K-T Ду15:

• Тип конденсатоотводчика - поплавковый
• Давление номинальное PN - 16 бар
• Максимальное падение давления - 10 бар
• Диаметр номинальный DN - 15 мм
• Тип присоединения - муфтовый (резьбовой)
• Максимальная температура рабочей среды - 350 С°
• Рабочая среда - воздух, пар, газообразные среды
• Цвет - Синий
• Вес - 2.8 кг
• Страна производитель - Россия

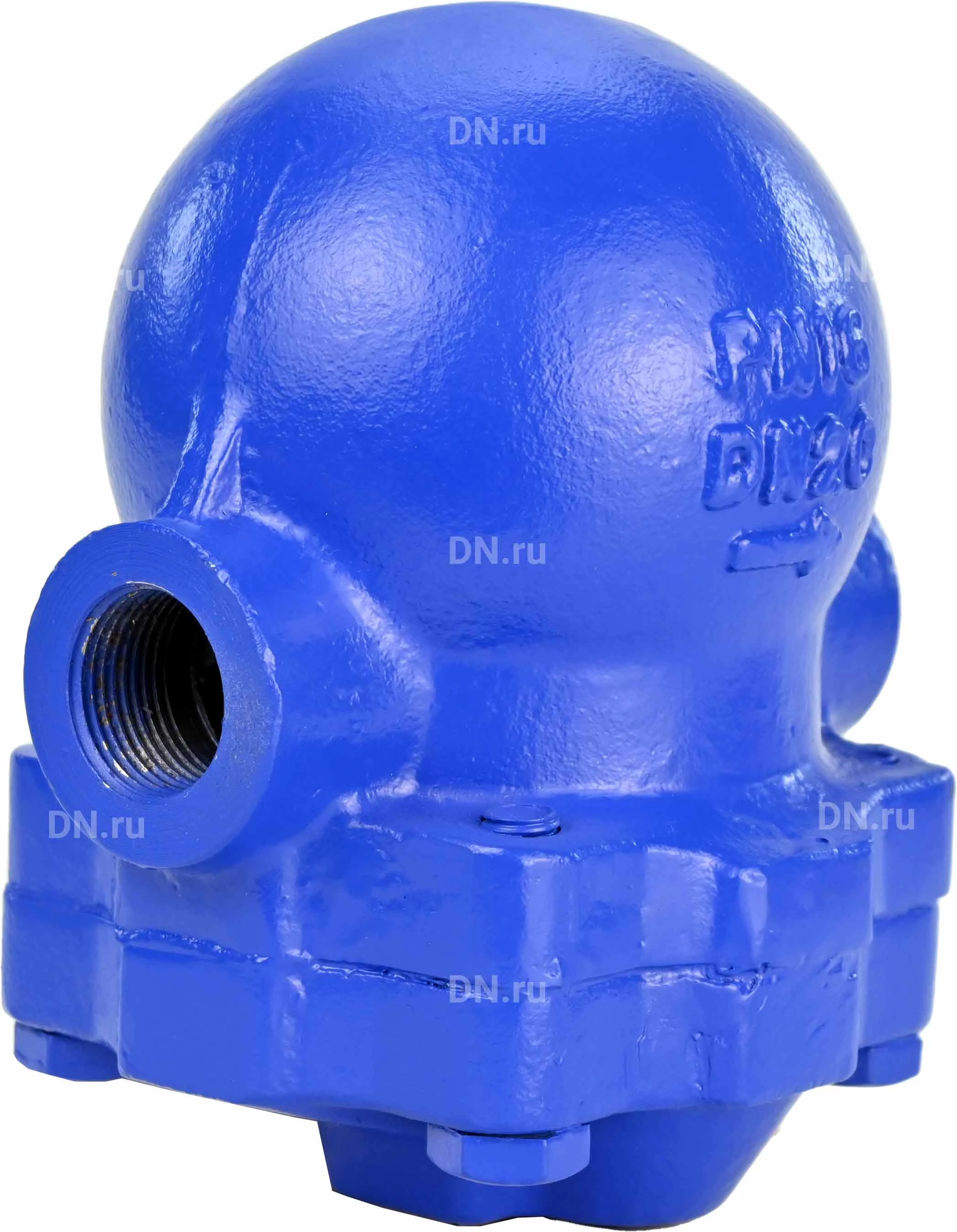

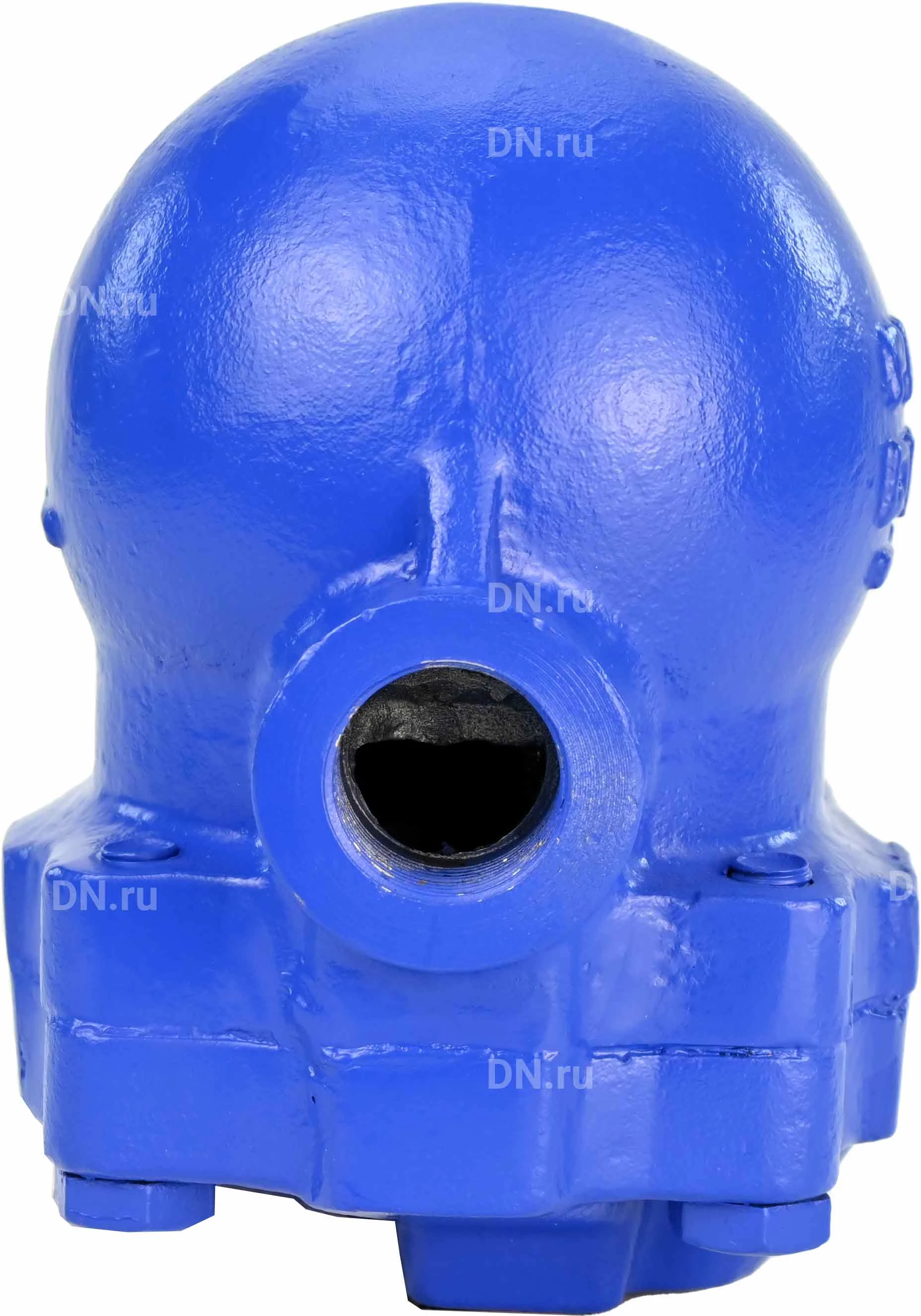

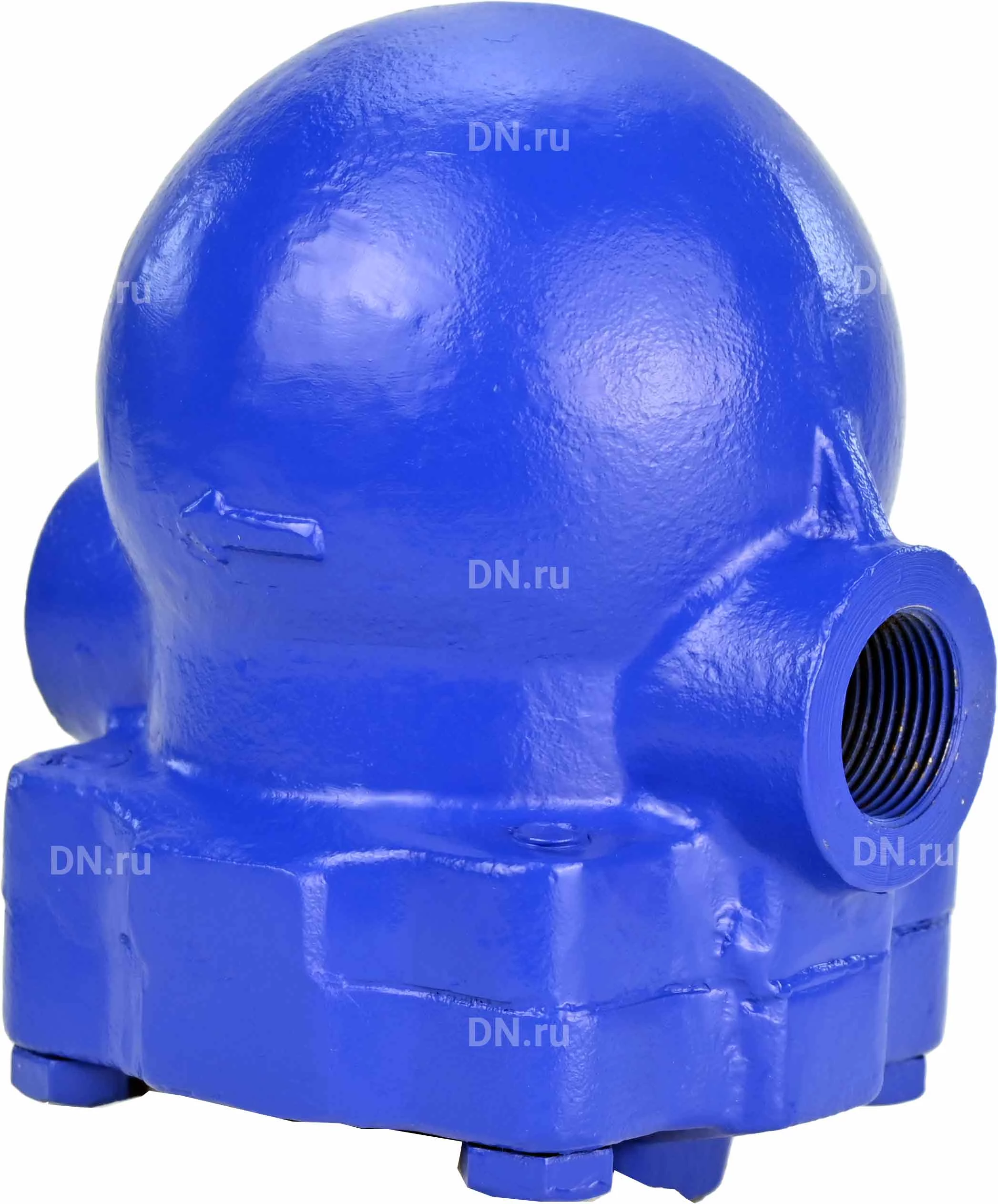

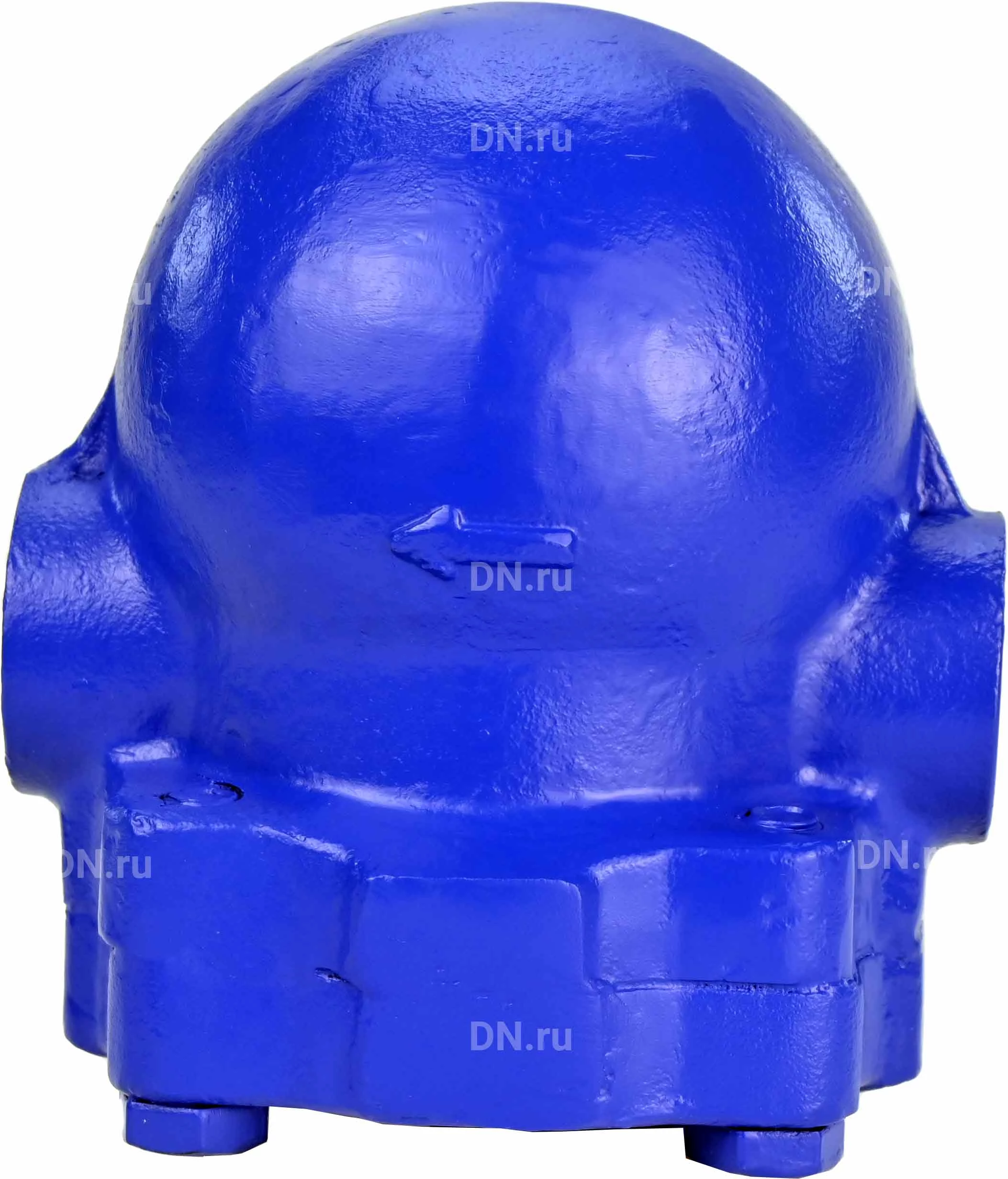

Конденсатоотводчик поплавковый DN.ru STF2131K-T Ду15 Ру16 резьбовой, корпус - углеродистая сталь EN-1.0619

Габариты и размеры конденсатоотводчика DN.ru STF2131K-T Ду15:

• A - 123 мм
• D - 147 мм
• F - 67 мм

Эскиз габаритных размеров конденсатоотводчика DN.ru STF2131K-T Ду15

Материалы конденсатоотводчика DN.ru STF2131K-T Ду15:

Эскиз материалов конденсатоотводчика DN.ru STF2131K-T Ду15
