| Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат. |
Параметры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду15 Ру40:
- Тип конденсатоотводчика - термодинамический
- Давление номинальное PN - 40 бар
- Диаметр номинальный DN - 15 мм
- Строительная длина - 78 мм
- Тип присоединения - муфтовый (резьбовой)
- Присоединение - резьбовое
- Присоединительная резьба - ТД131 –внутренняя резьба NPT
- Максимальная температура рабочей среды - 350 С°
- Рабочая среда - пар
- Материал корпуса - Углеродистая сталь EN-1.0619 (20Л)
- Цвет - Синий
- Вес - 0.8 кг
- Страна производитель - Россия
|

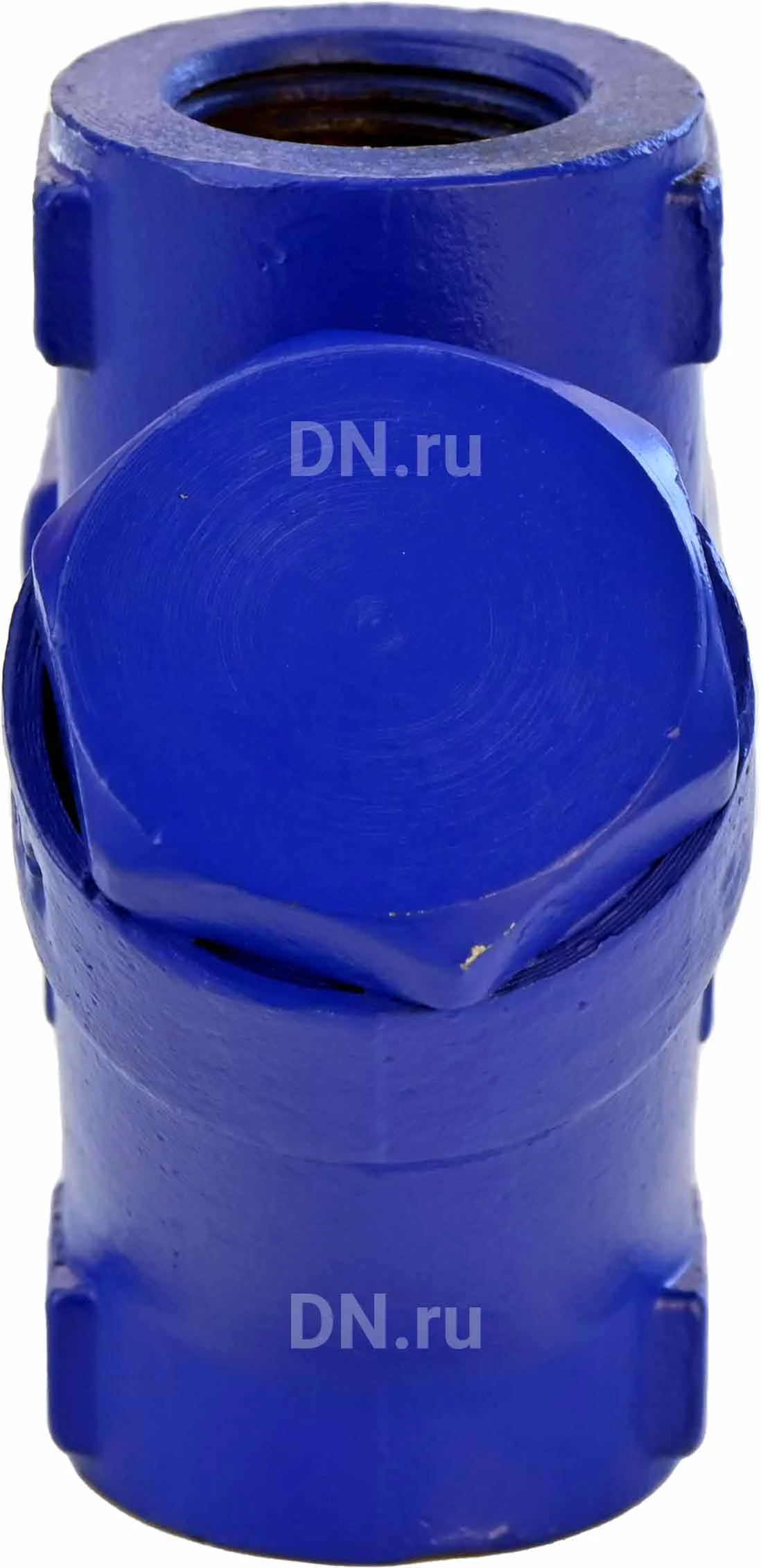

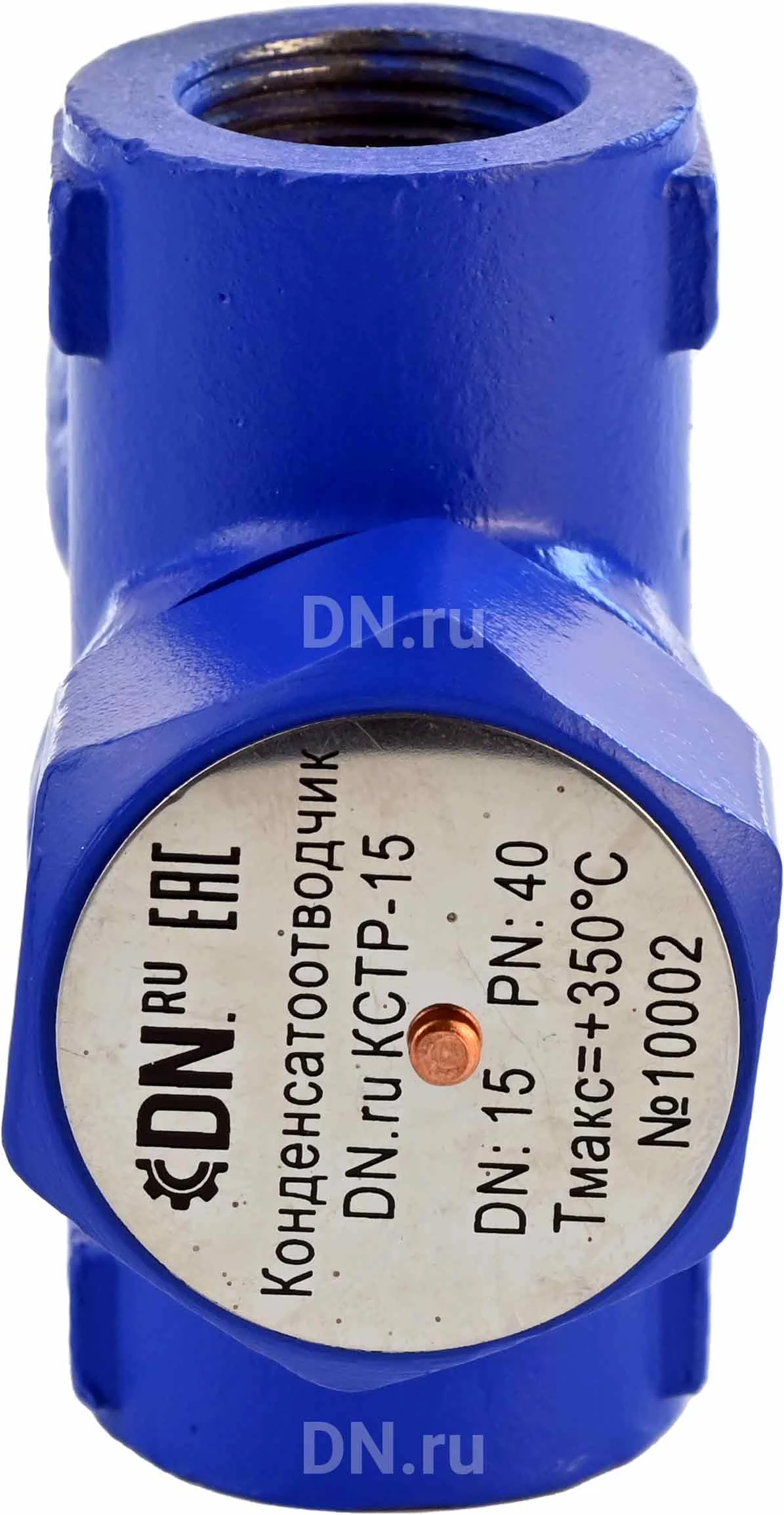

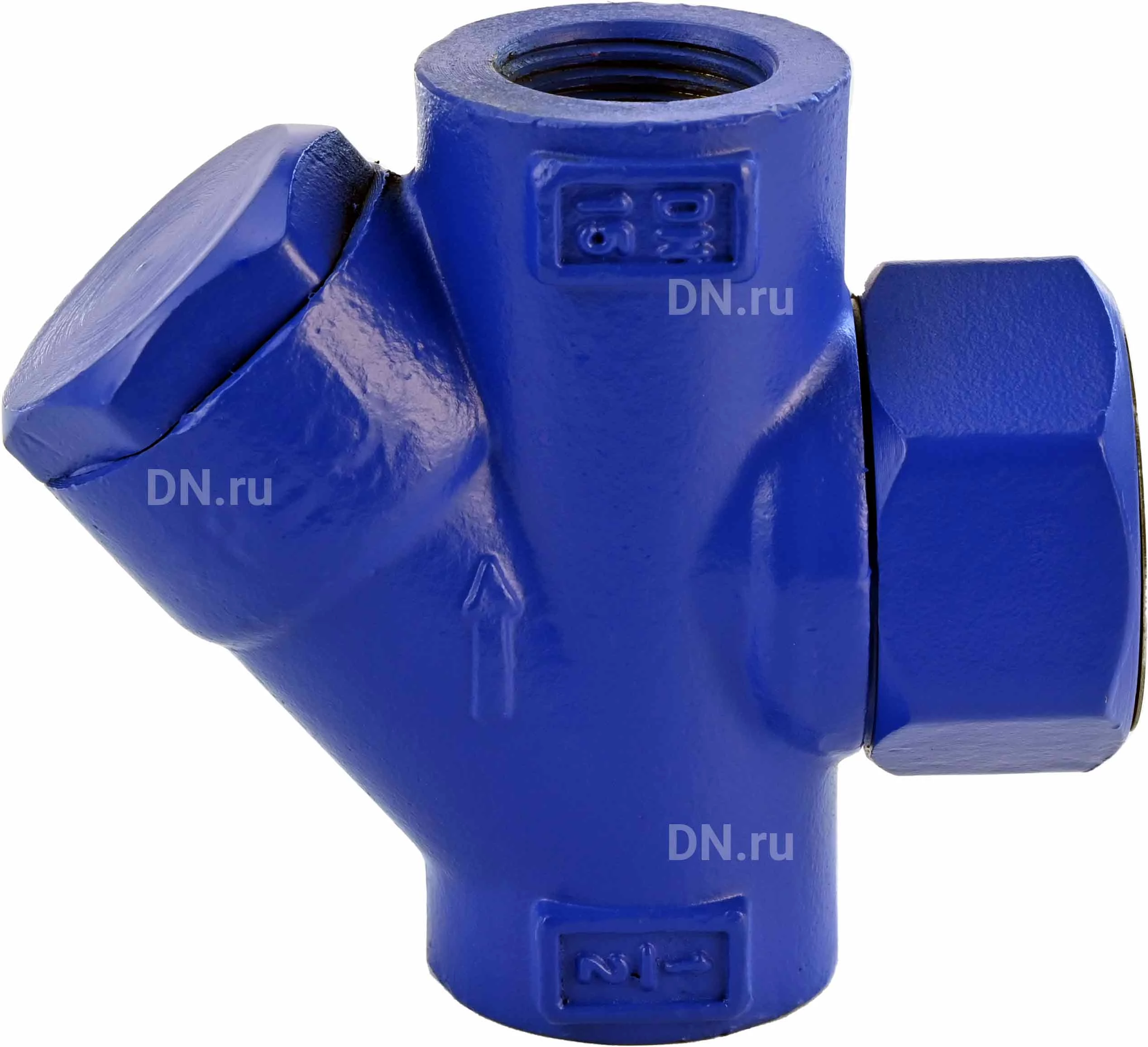

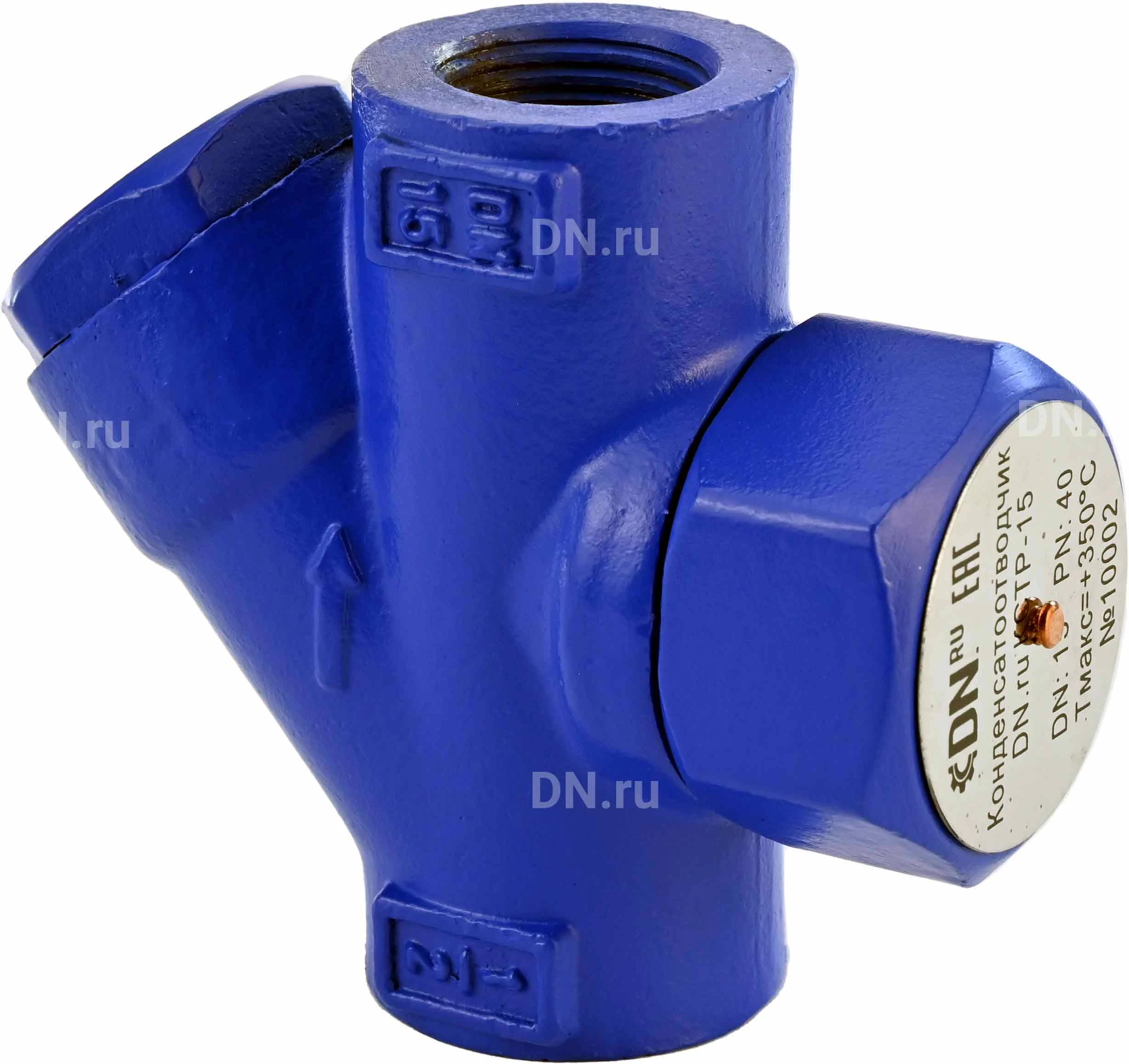

Конденсатоотводчик термодинамический DN.ru STT2131M-T Ду15 Ру40 с фильтром, стальной, резьбовой
|
Габаритные и установочные размеры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду15 Ру40:
- DN - 15 мм
- L - 78 мм
- H - 93 мм
- H1 - 53 мм
|
Эскиз размеров и материалов конденсатоотводчика термодинамического DN.ru STT2131M-T Ду15 Ру40
|
Габаритные и установочные размеры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду15 Ру40:
| № |
Наименование датали |
Материал |
| 1 |
Корпус |
сталь EN-1.0619 (20Л) |
| 2 |
Фильтр |
нерж. сталь AISI 304 |
| 3 |
Уплотнение |
PTFE |
| 4 |
Заглушка |
сталь EN-1.0619 (20Л) |
| 5 |
Уплотнение |
PTFE |
| 6 |
Диск |
нерж сталь AISI 304 |
| 7 |
Крышка |
сталь EN-1.0619 (20Л) |
|
Эскиз материалов конденсатоотводчика термодинамического DN.ru STT2131M-T Ду15 Ру40
|
