Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
|
Параметры крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H PA-DA Ду15 с приводом PA-DA-052:
- Диаметр номинальный DN - 15 мм
- Давление номинальное PN - 40 бар
- Класс герметичности по ГОСТ 9544-2015 - "A"
- Тип ISO-фланца арматуры - F03, F04
- Размер вала арматуры (квадрат) - 9х9 мм
- Крутящий момент на валу - 4.5 Нм
- Присоединение - фланцевое
- Тип устройства крана - двухходовой
- Проход шара крана - полнопроходной
- Водоразборный кран - нет
- Тип управления - пневмопривод двойного действия
- Температура рабочей среды: от -20 до 180 °C
- Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
- Средний ресурс - 60000 циклов открытия/закрытия
- Срок службы - 10 лет
- Область применения - водоснабжение, теплоснабжение, Пневматические системы
- Вес запорной арматуры - 2.06 кг
- Страна производитель - Россия
|
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной трехсоставной, нержавеющая сталь SS304, фланцевый, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-052 двойного действия
|
>Габаритные и установочные размеры крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H PA-DA Ду15 с приводом PA-DA-052:
- d - 15 мм
- L±1.5 - 130 мм
- D - 95 мм
- L1 - 147 мм
- H - 92 мм
|
Эскиз размеров крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA
|
Материалы деталей крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H PA-DA Ду15 с приводом PA-DA-052:
| № п/п |
Наименование детали |
Материал |
Количество |
| 1 |
Корпус |
нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) |
1 |
| 2 |
Шар затворный |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 3 |
Болт |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
4~6 |
| 4 |
Гайка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
6~12 |
| 5 |
Уплотнение |
PTFE |
1 |
| 6 |
Шток |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 7 |
Сальник |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
| 8 |
Крышка |
нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) |
2 |
| 9 |
Седельные кольца |
PTFE |
2 |
| 10 |
Упорная шайба |
PTFE |
1 |
| 11 |
Гайка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
| 12 |
Рукоятка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
| 13 |
Оболочка рукоятки |
ПВХ |
1 |
| 14 |
Стопор |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
|
Эскиз материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA
|
Параметры пневмопривода DN.ru PA-DA-052:
- Тип пневмопривода - двойного действия
- Рабочее давление пневмопривода - 6.0 бар
- Угол поворота привода - 90°
- Диапазон регулировки привода - 5°
- Страна производитель - Китай
- Среда эксплуатации - в помещениях и на открытом воздухе
- Индикатор положения - открыто/закрыто
- Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие
- Страна производитель привода - Китай
- Вес привода - 1.4 кг
|

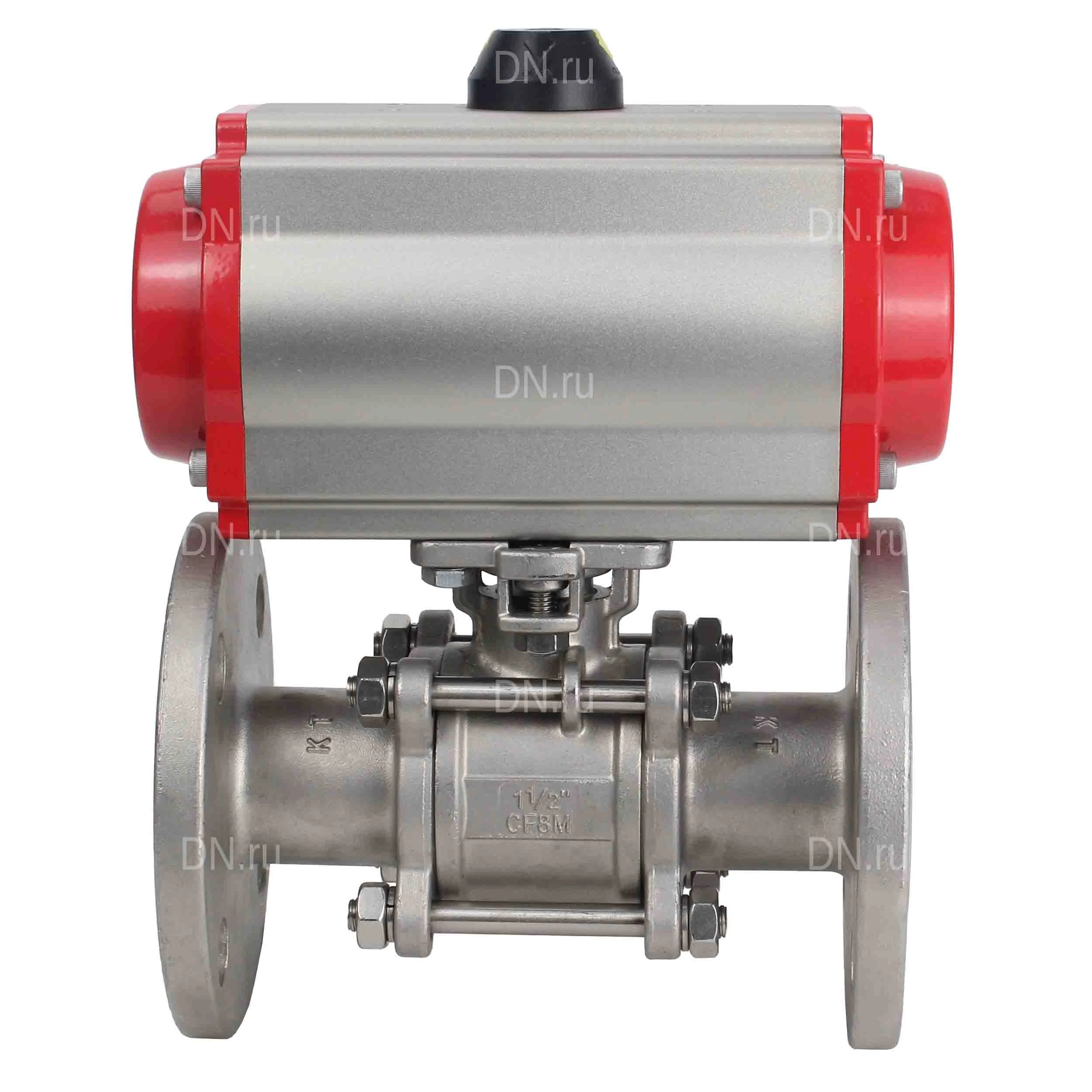

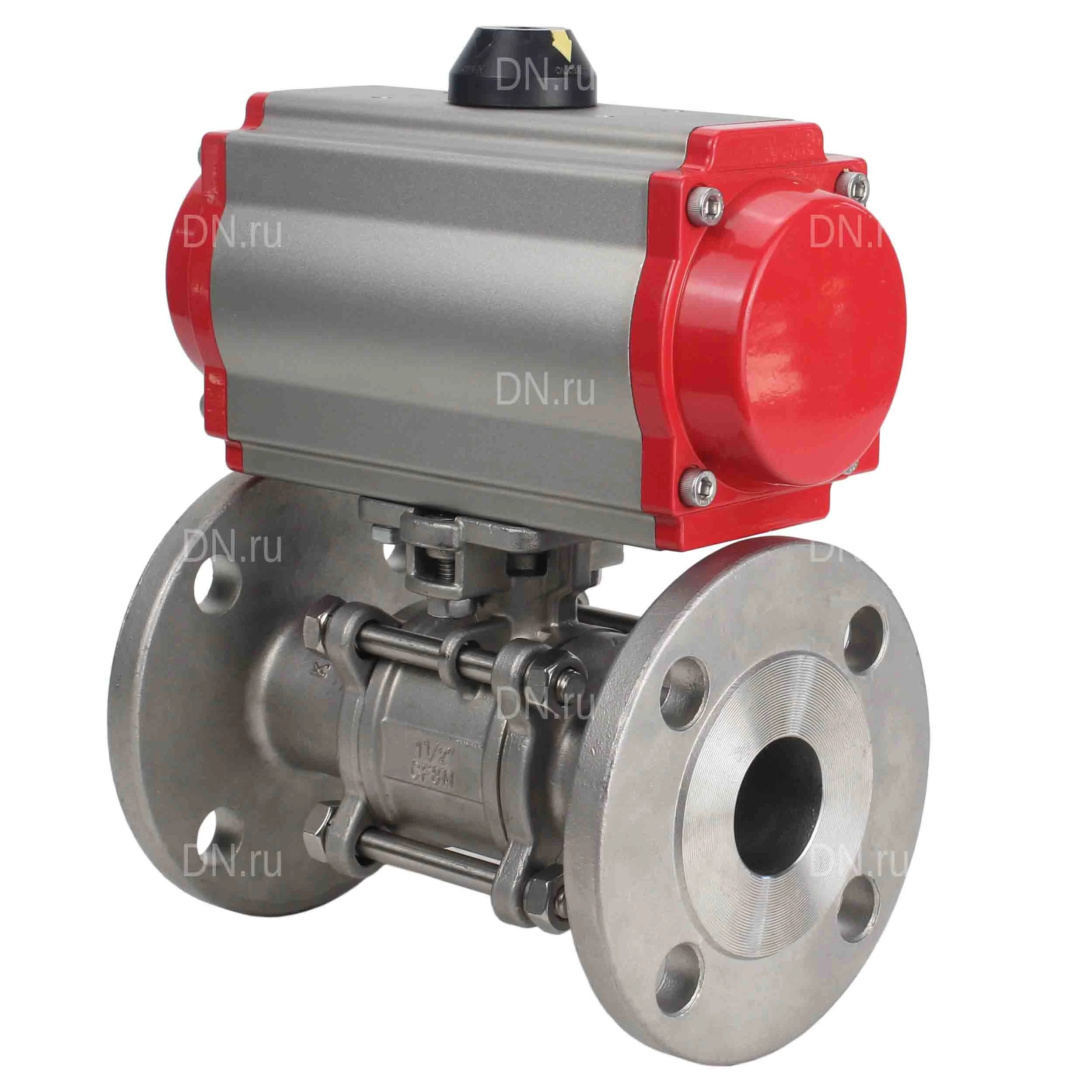

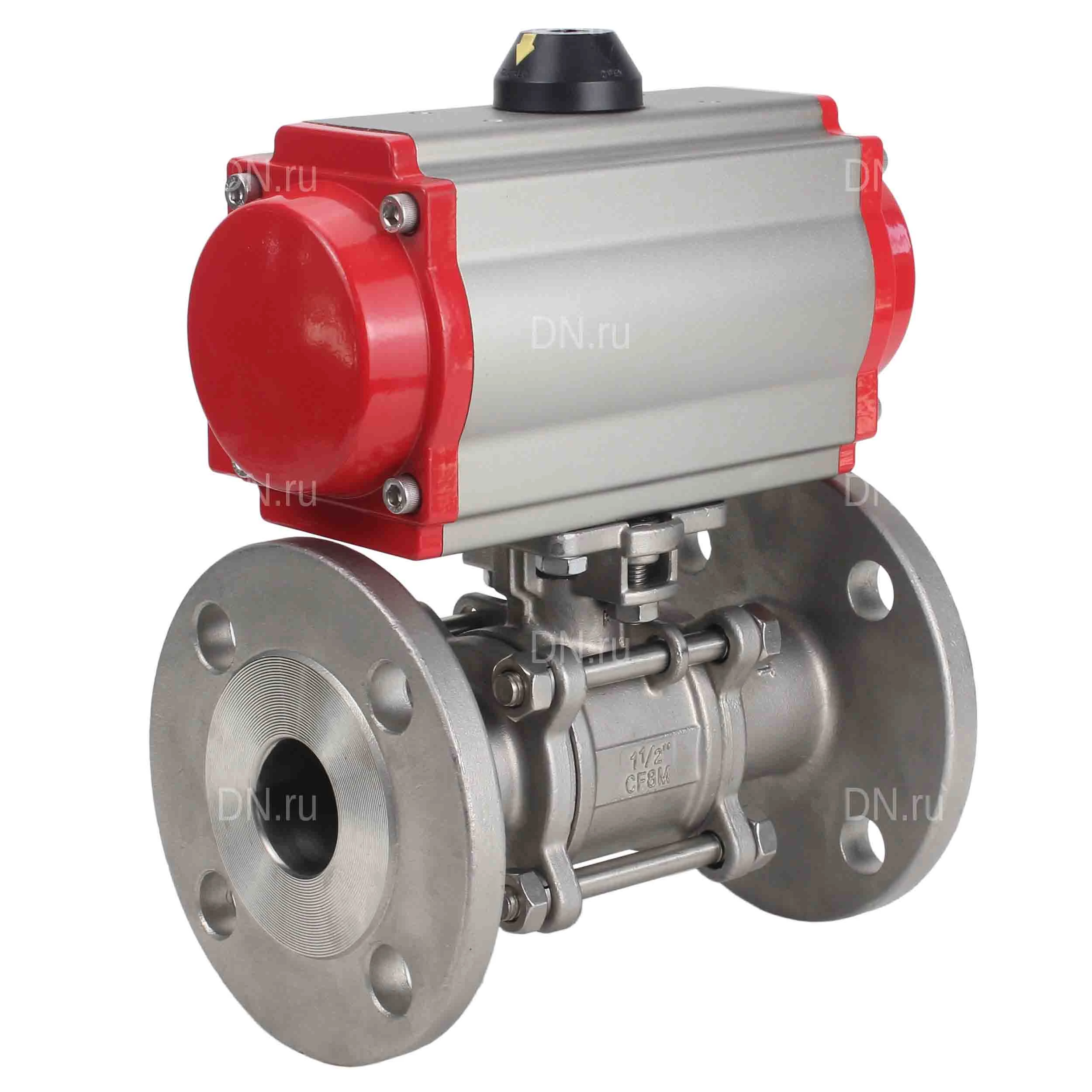

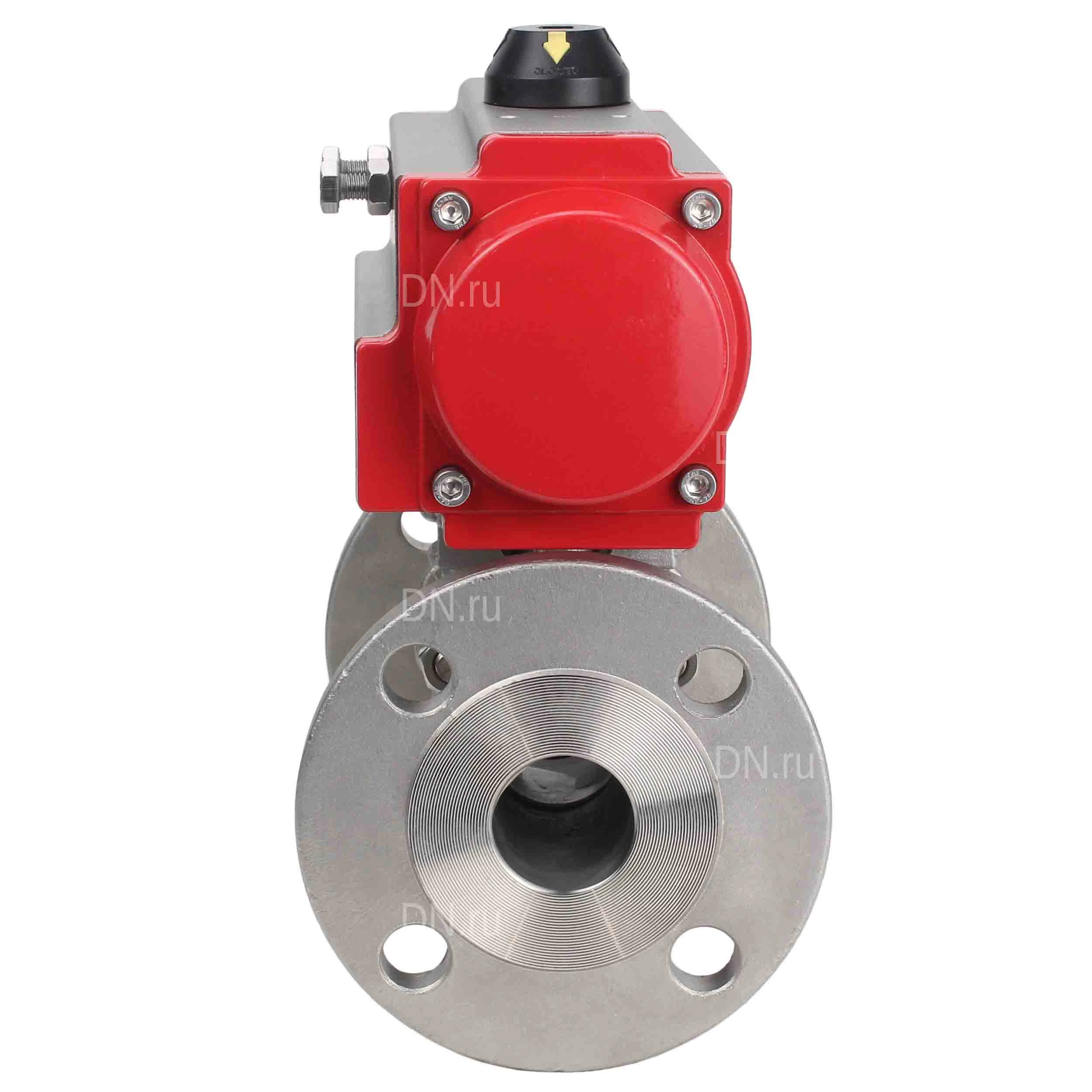

Пневмопривод DN.ru PA-DA-052
|
