Задвижка шиберная чугун, шибер - нерж.сталь 304, уплотнение EPDM

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Общие параметры задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 межфланцевой, WENZ:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 16 бар
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - нержавеющая сталь
• Строительная длина - 48 мм
• Класс материала корпуса - чугун
• Управление - ручное/штурвал/маховик
• Конструкция шпинделя - невыдвижной
• Тип уплотнения - EPDM
• Вес - 6.5 кг
• Страна производитель - Россия

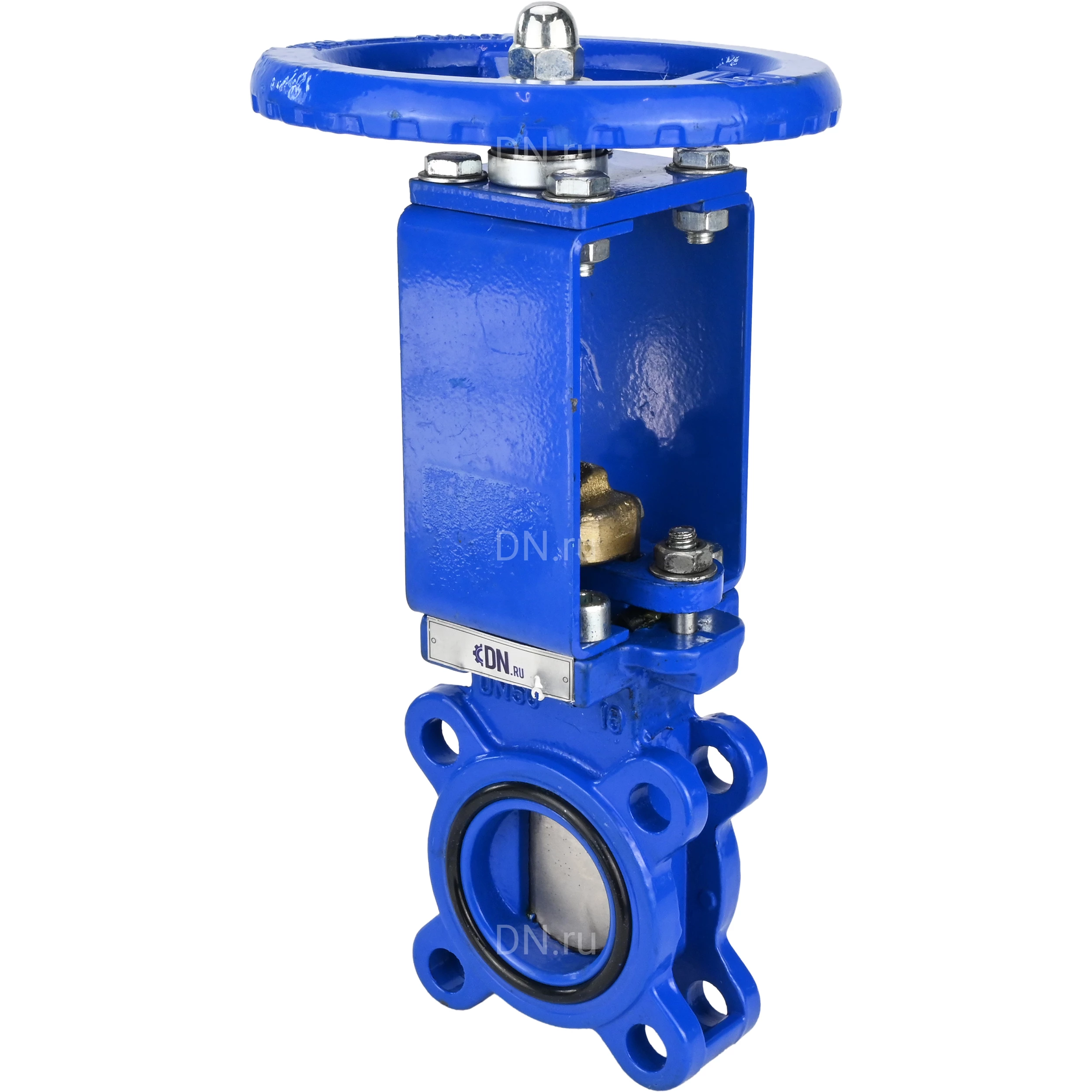

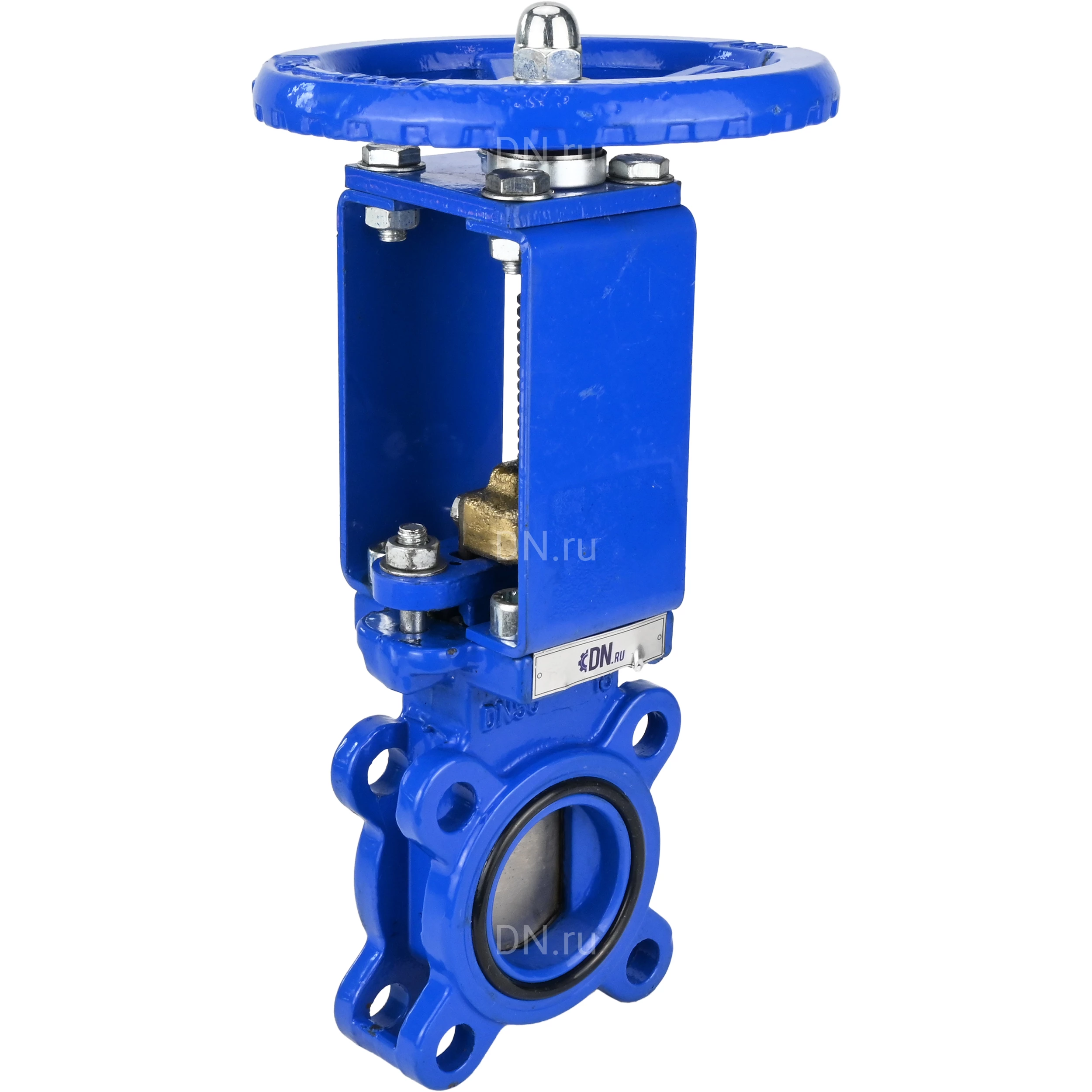

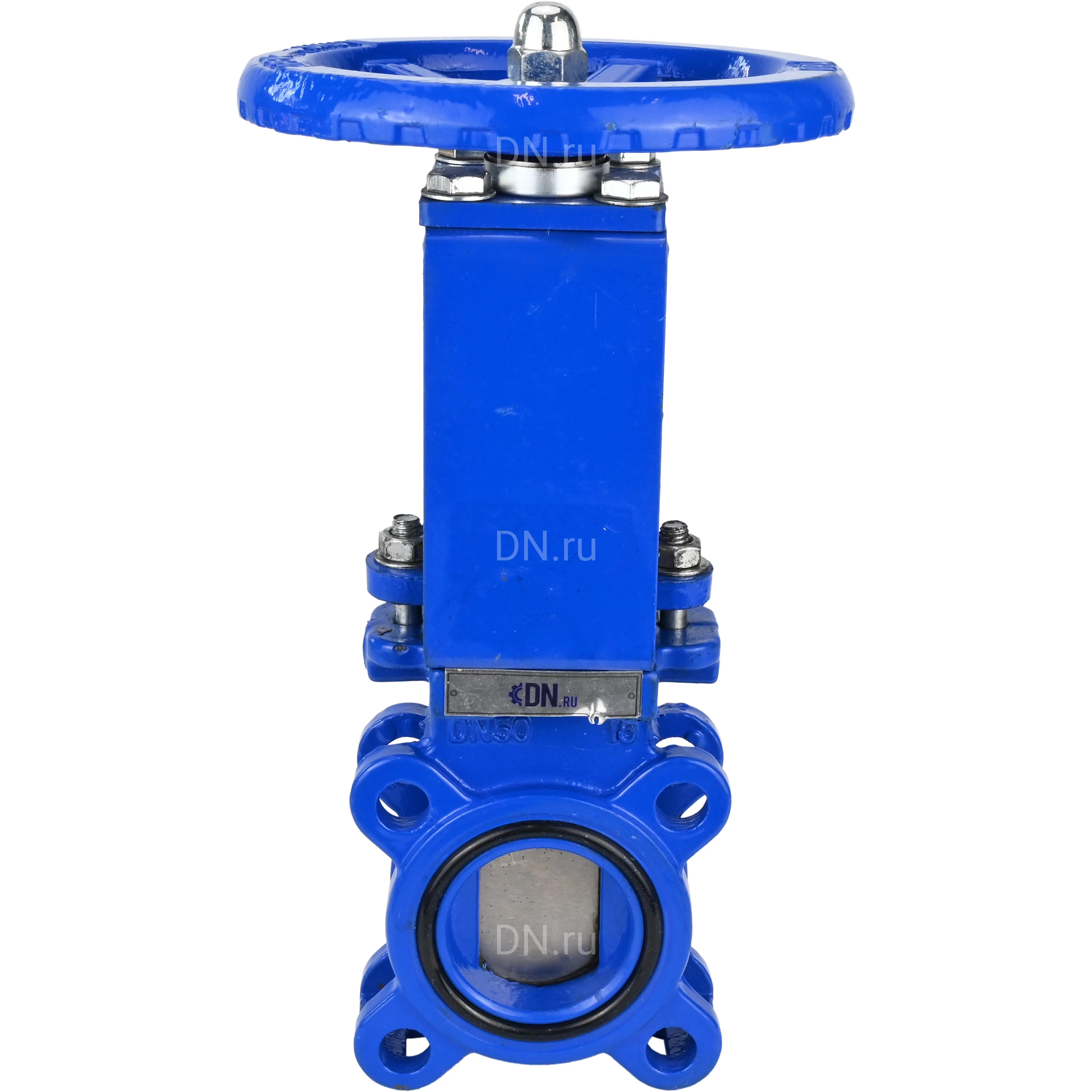

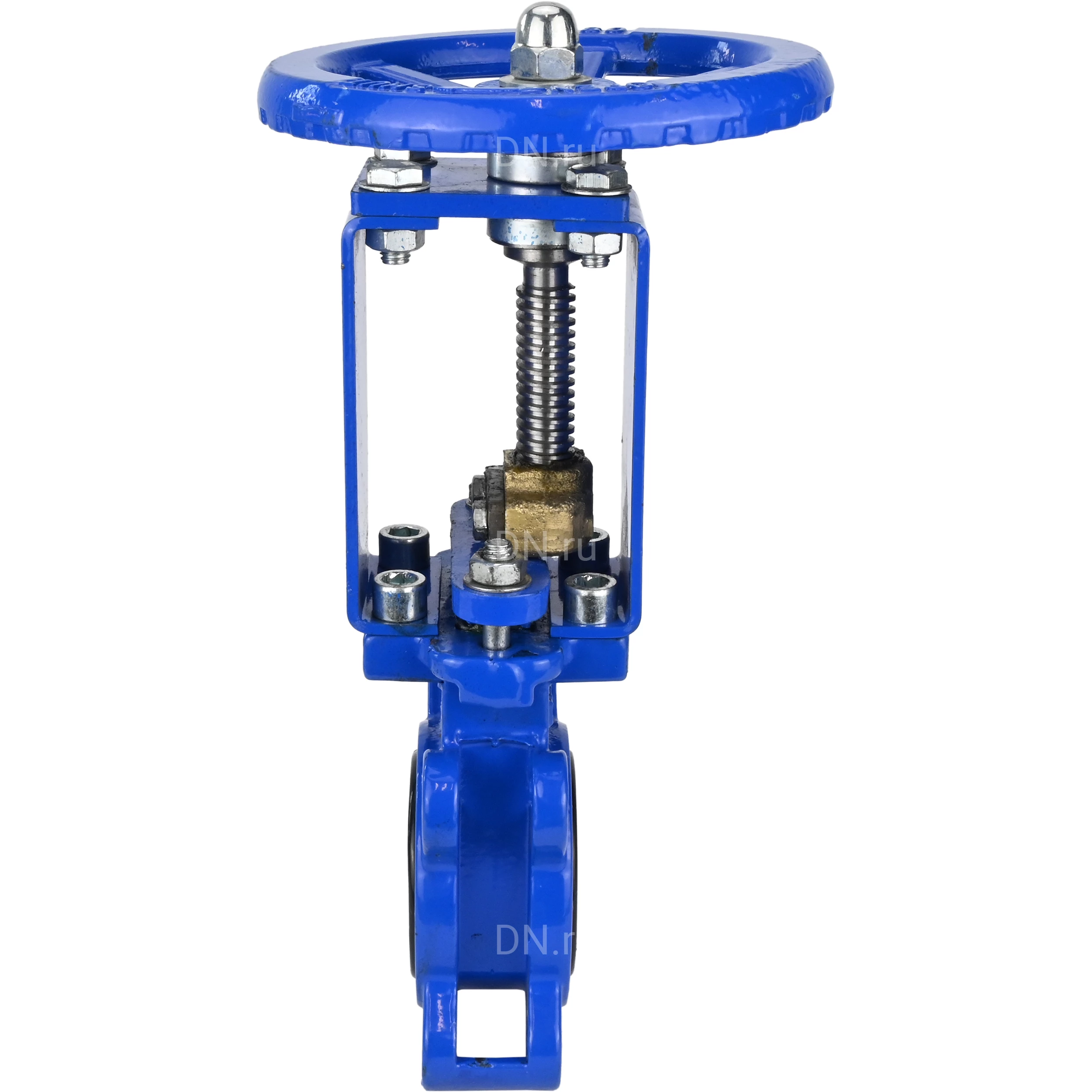

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 межфланцевой, WENZ:

• DN - 50 мм
• L - 48 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 99 мм
• D0 - 180 мм
• H1 - 290 мм
• T - 12 мм
• d - 18 мм
• ● - 2 мм
• O - 2 мм
• N-Th - 4-М16 мм

Эскиз задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 межфланцевой, WENZ

Материалы задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 межфланцевой, WENZ:

Эскиз материалов задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 межфланцевой, WENZ
