Задвижка шиберная чугун, шибер - нерж.сталь 304, уплотнение металл с пневмоприводом

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Общие параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 65 мм
• Давление номинальное PN - 16 бар
• Температура рабочей среды - от -30°С до + 300°С
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "B"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 48 мм
• Класс материала корпуса - чугун
• Управление - С пневмоприводом
• Конструкция шпинделя - выдвижной
• Тип уплотнения - Металл
• Цвет задвижки - Синий
• Вес - 9.5 кг
• Страна производитель - Россия

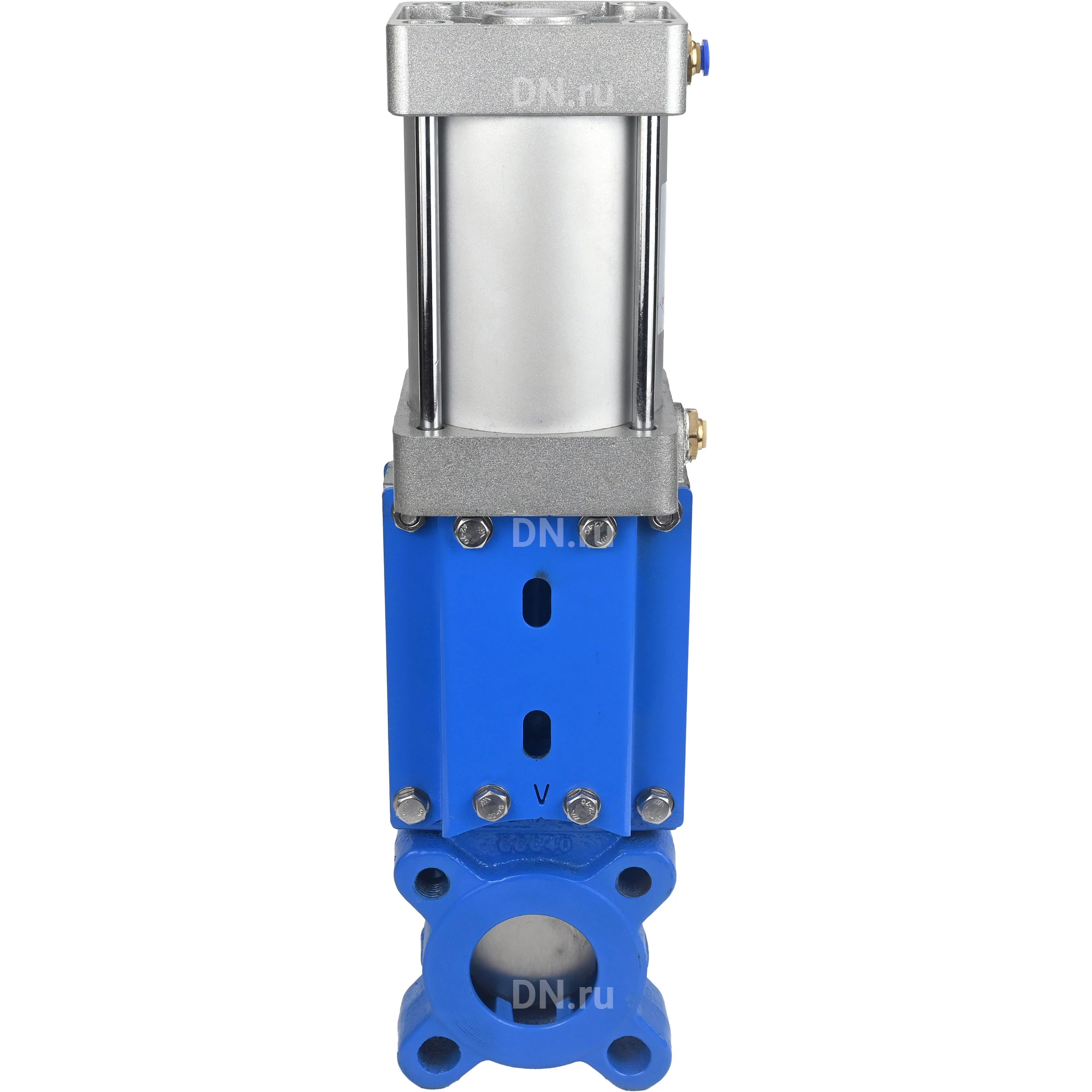

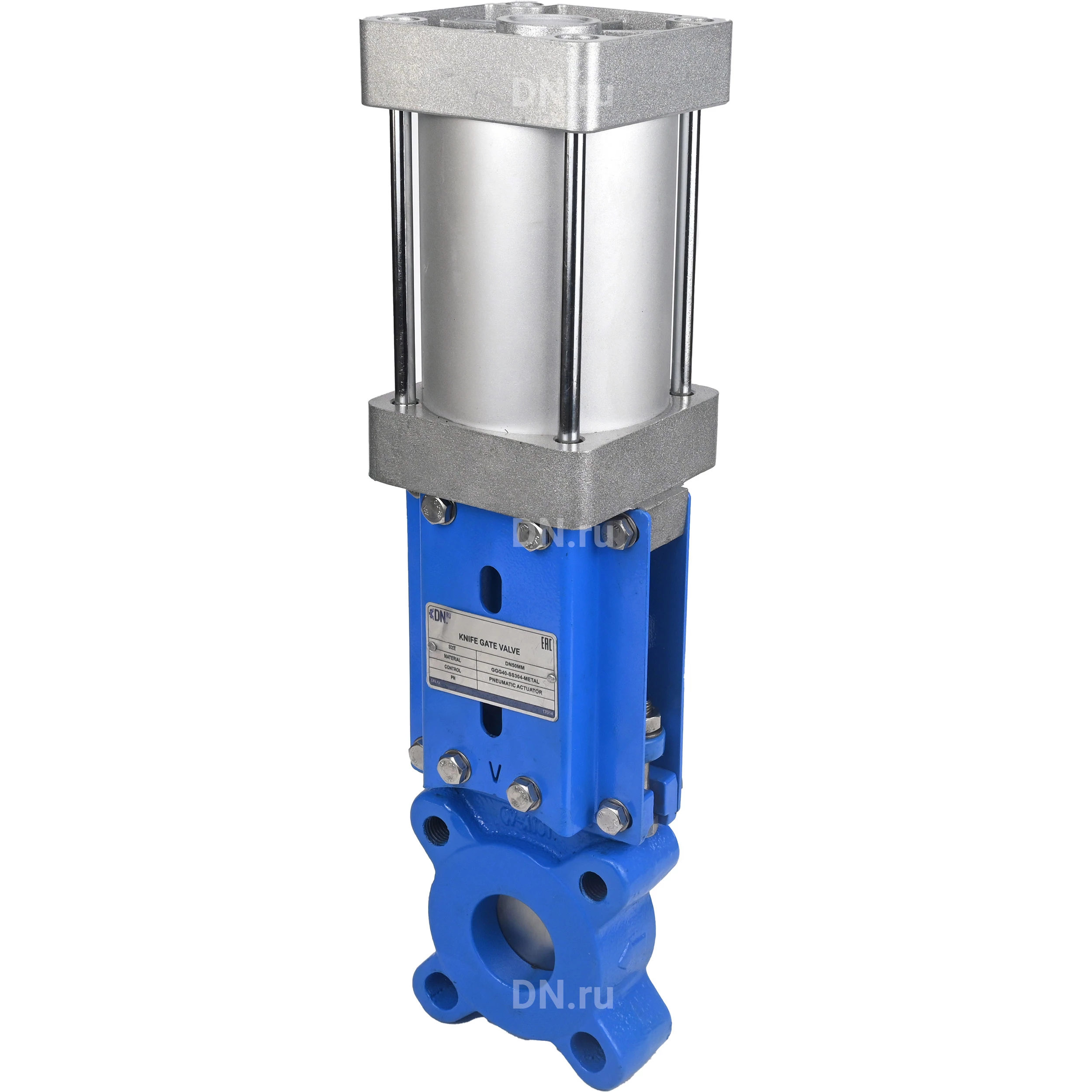

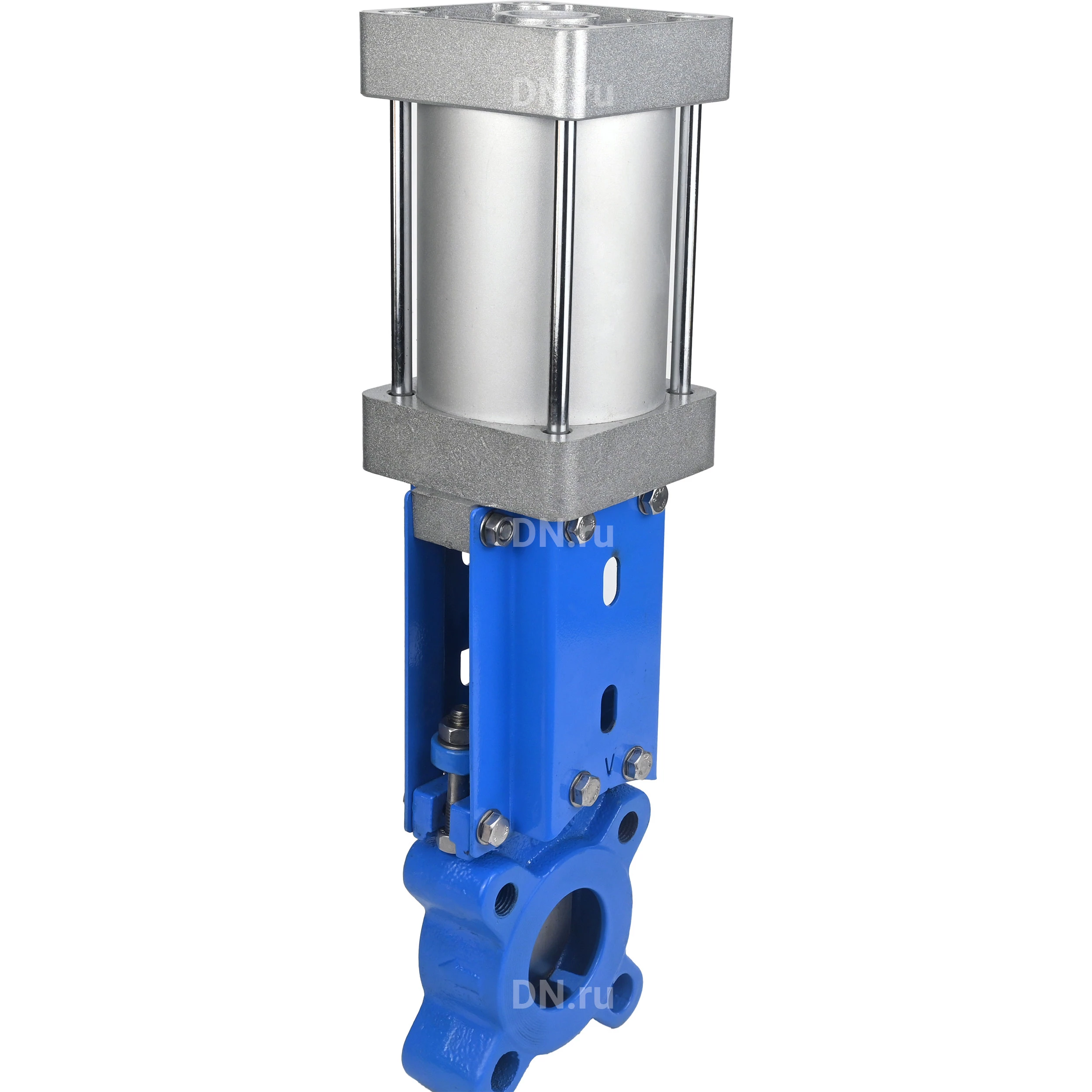

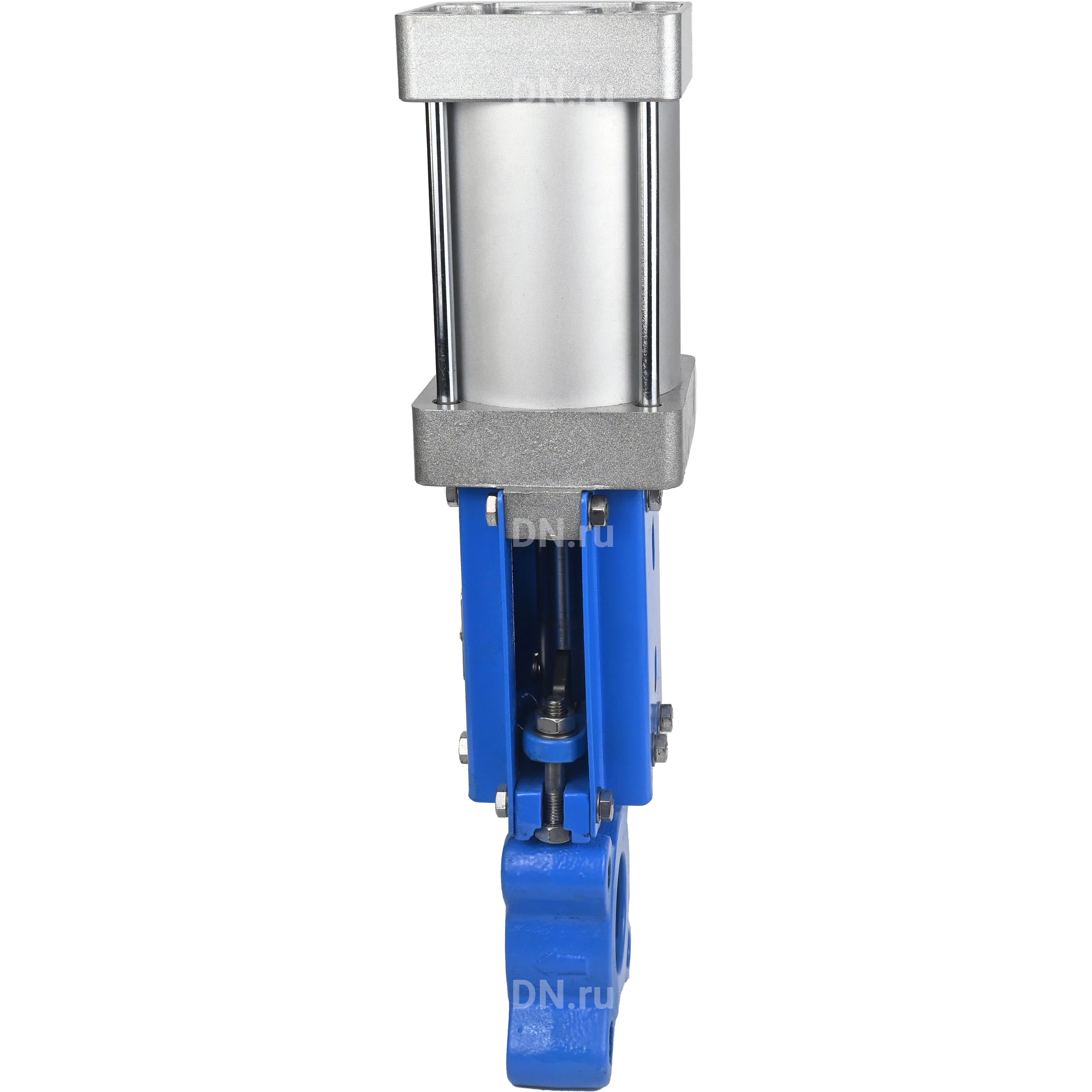

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленная, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

• DN - 65 мм
• L - 48 мм
• D - 185 мм
• D1 - 145 мм
• D2 - 118 мм
• H1 - 460 мм
• G - 1/2″
• N-Th - 4-М16
• T - 12 мм
• Ød - 18 мм
• ● - 4 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Материалы задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

Эскиз материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду65 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры пневмоцилиндра SC 100x85:

• А - 188 мм
• B - 75 мм
• C - 114 мм
• D - 47 мм
• E - 54 мм
• F - 21 мм
• G - 33 мм
• H - 40 мм
• I - 26 мм
• J - 10 мм
• K - M20x1.5
• L - M10x1.5
• M - 11.5 мм
• N - 16.5 мм
• O - G1/2”
• S - 112 мм
• T - 84 мм
• V - 25 мм
• W - 22 мм

Эскиз габаритов пневмоцилиндра SC 100x85

Общие параметры пневмоцилиндра SC 100x85:

• Тип действия - двойного действия
• Рабочая среда - сжатый воздух
• Тип крепления - FA FB CA CB LB YB
• Демпфирование - регулируемое
• Длина демпфирования - 32 мм
• Рабочий диапазон давления - 1-9 бар
• Максимально допустимое давление - 13,5 бар
• Диапазон рабочих температур - от -5 до 70°С
• Диапазон скоростей - от 50 до 800 мм/с
• Диаметр поршня - 100 мм
• Диаметр штока - 25 мм
