Задвижка шиберная чугун, шибер - нерж.сталь 304, уплотнение NBR

Артикул: -
Название
Артикул
Цена
Количество
GVKR1331N-2W-Fb-S
D040-07563
11 руб.
шт.

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.
Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

  • Тип задвижки - Шиберная
  • Направление потока - Двустороннего действия
  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 10 бар
  • Номинальное давление фланцев - 10 бар
  • Температура рабочей среды - от -10 до +90 °C
  • Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Управление - ручное/штурвал/маховик
  • Конструкция штока - выдвижной
  • Клин - однодисковый
  • Тип уплотнения - NBR
  • Вес - 8 кг
  • Страна производитель - Россия
  • Гарантия - 12 мес.

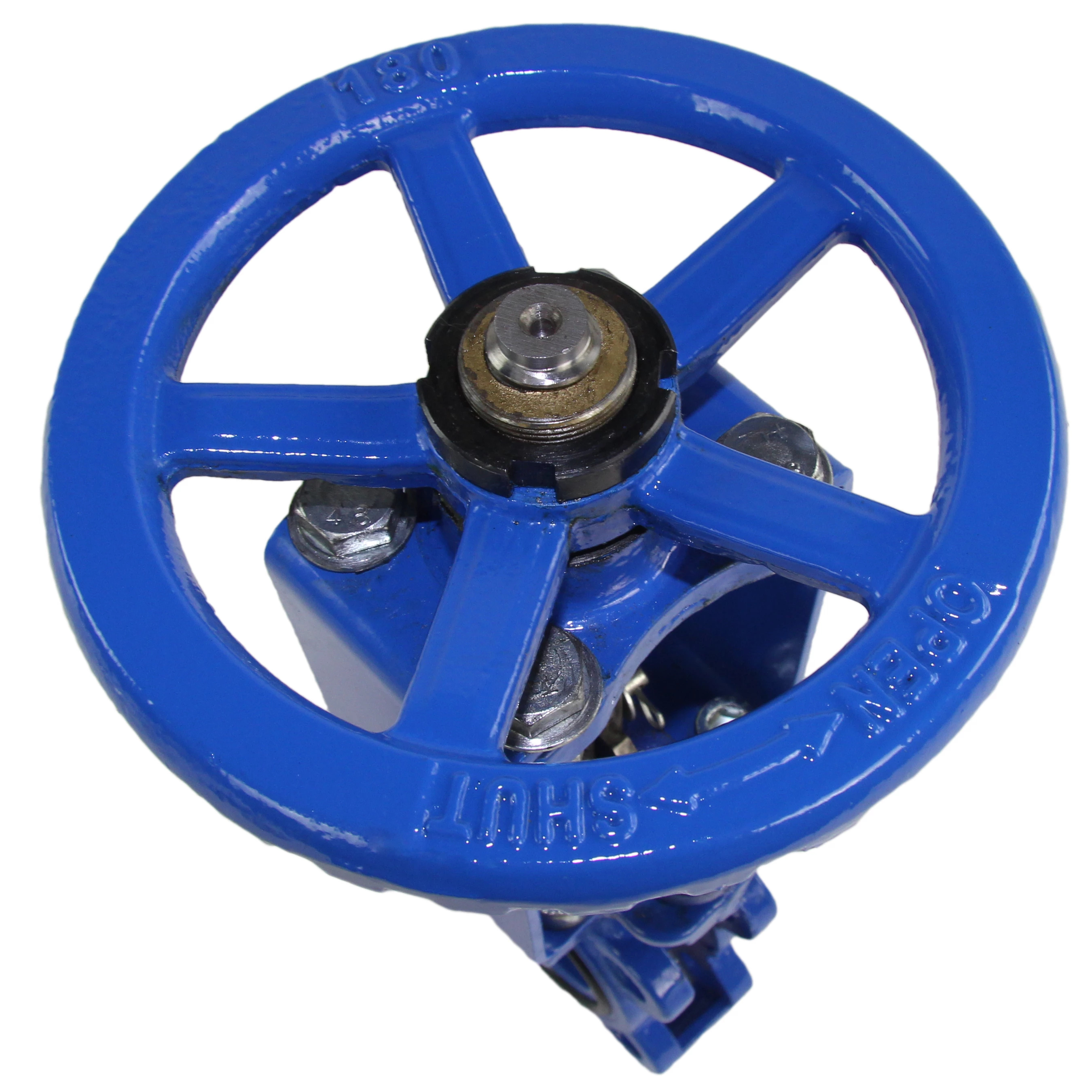

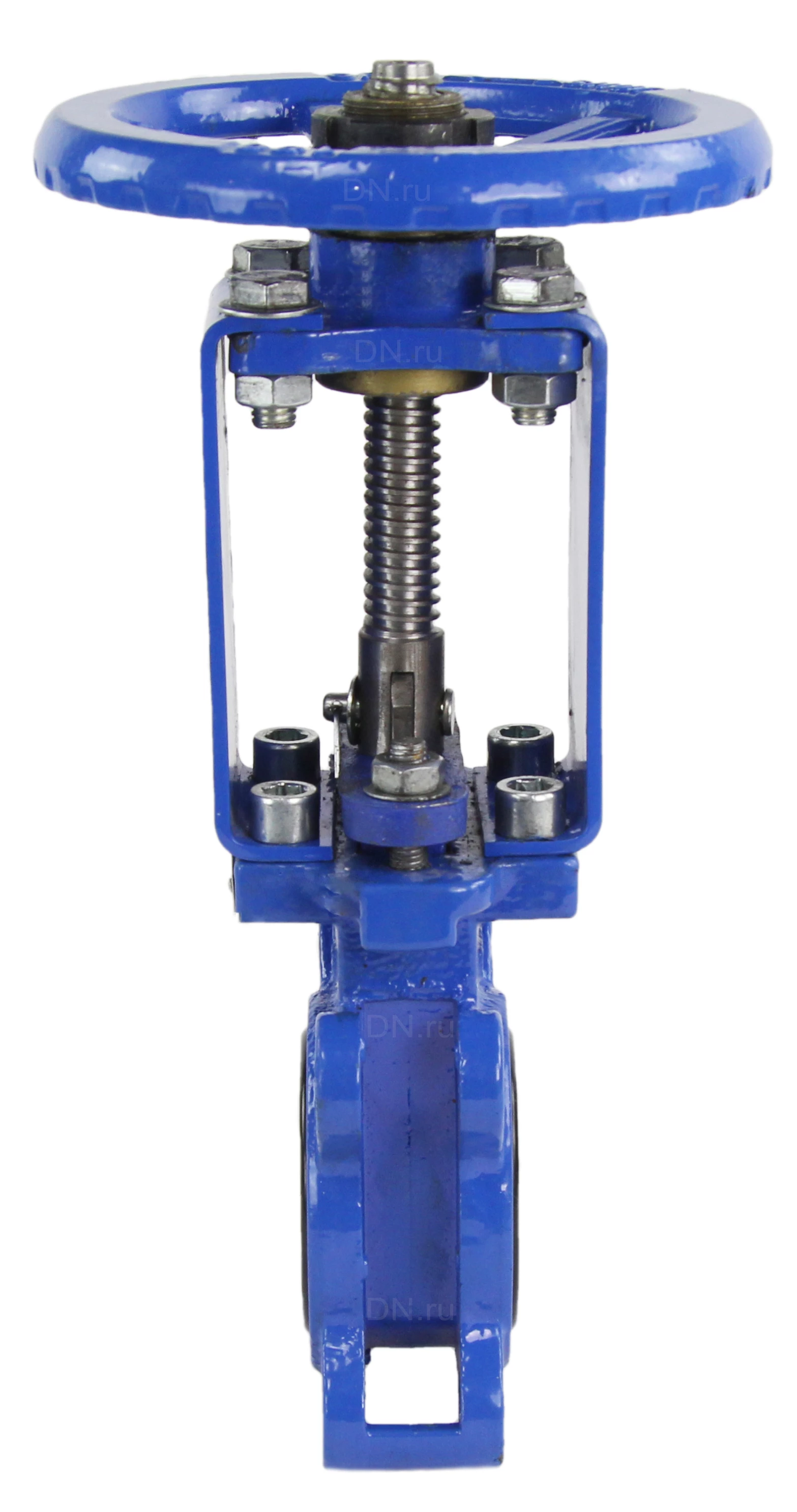

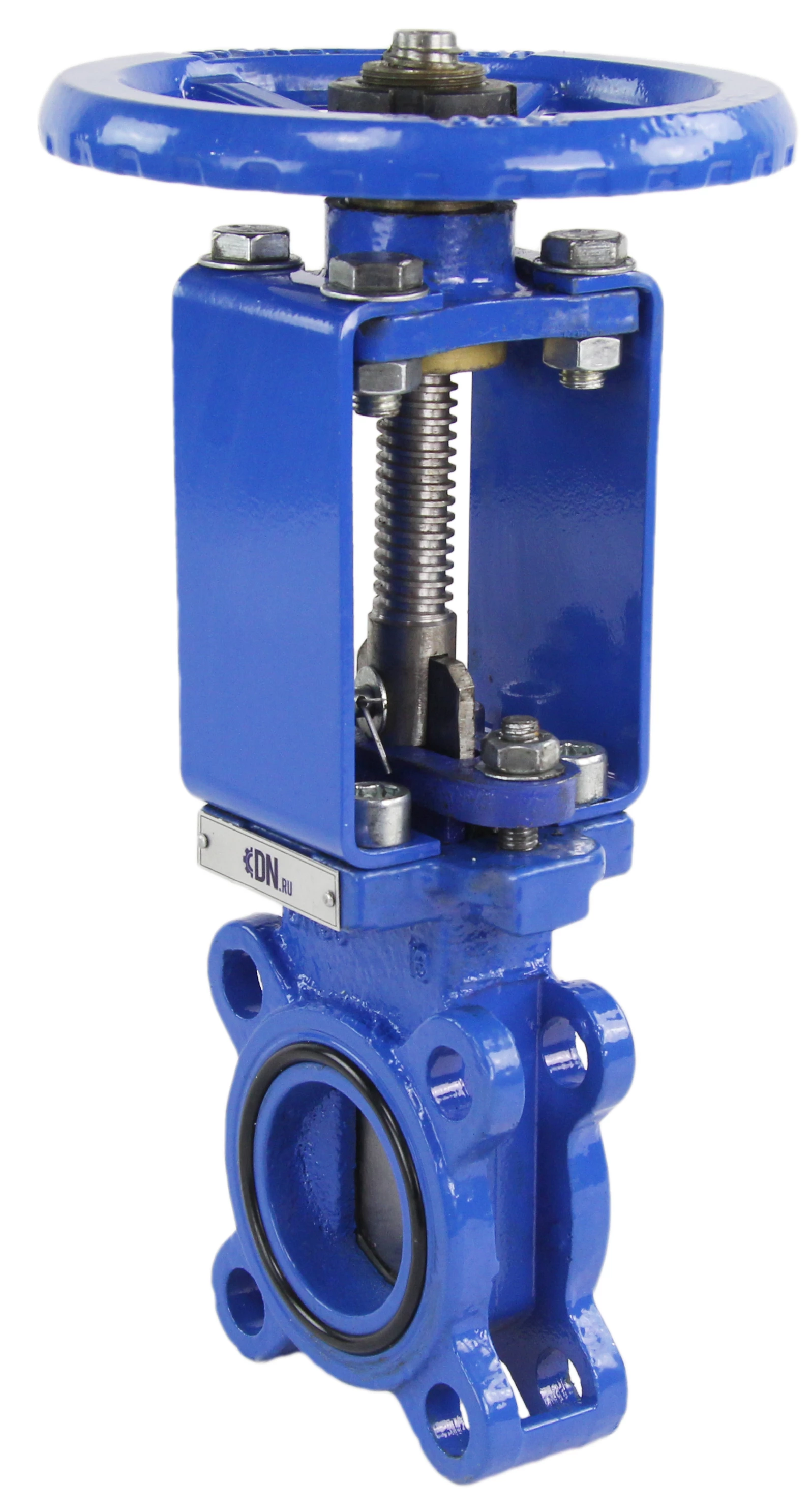

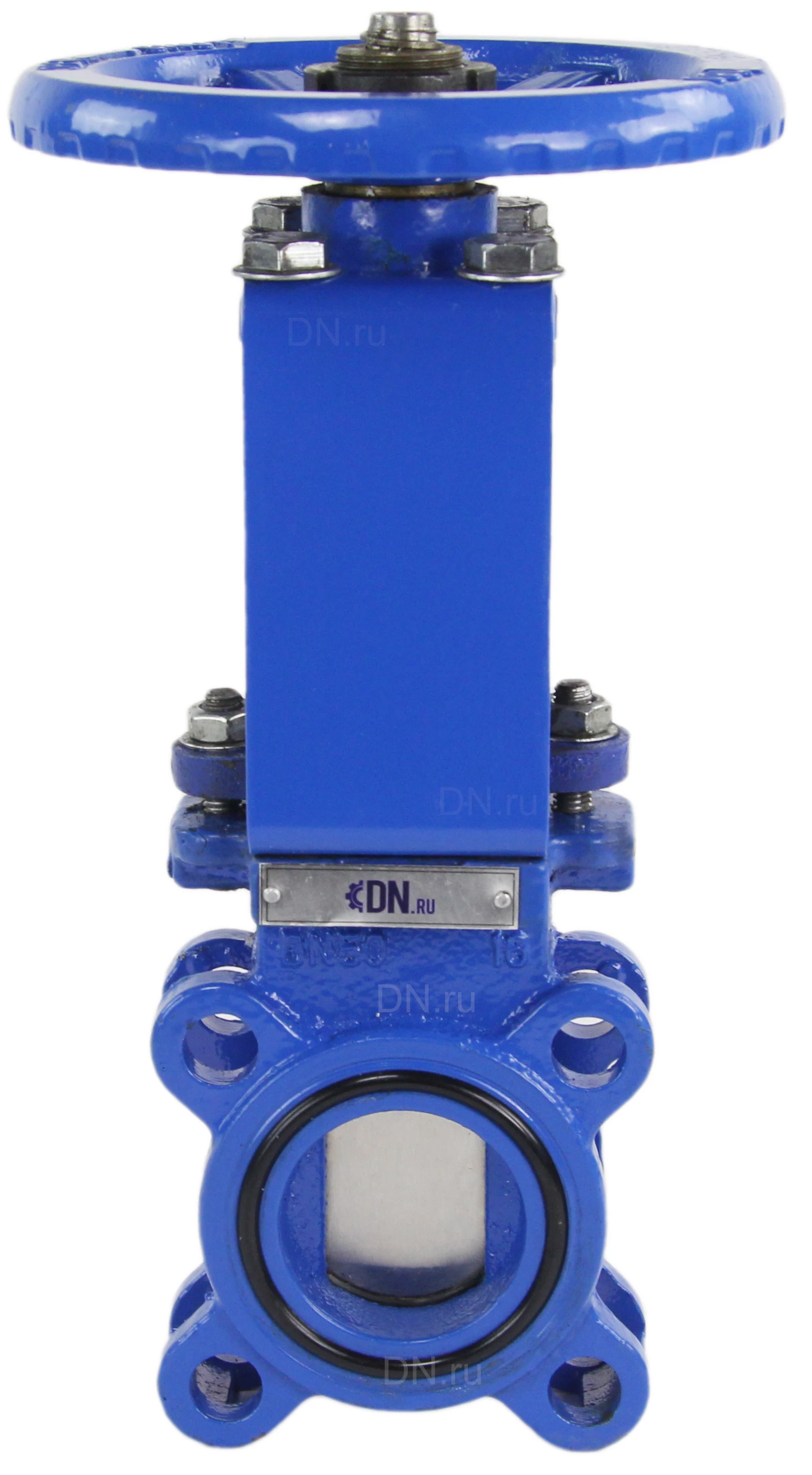

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

  • DN - 50 мм
  • L - 50±2 мм
  • D - 165 мм
  • D1 - 125 мм
  • D2 - 99 мм
  • D0 - 180 мм
  • H - 290 мм
  • H2 - 96 мм
  • N-Th - 4-М16 мм
  • d - 18 мм

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10

Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение нитрил NBR
3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Сальник ковкий чугун
5 Пластины опорные углеродистая сталь
6 Шток чугун
7 Штурвал -

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10

Паспорт на задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 чугунные, межфланцевые со штурвалом
4zadvizhka_shibernaya_dnru_gvkr1331n_2w_fb_s_du50_300_ru10_chugunnaya_ezhflancevaya_so_shturvalom.pdf 0
Size: 407532 bytes

Декларация о соответствии на задвижки шиберные ножевые DN.ru PN10 с выдвижным шпинделем
ds_dnru_zadvizhka_kran-sharovoj_filtr-setchatyj_46375-24_12-12-2029.pdf 0
Size: 736965 bytes
