Задвижка шиберная нержавеющая сталь, шибер - нерж.сталь 304, уплотнение EPDM

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Общие параметры задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, WENZ:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 10 бар
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - нержавеющая сталь
• Материал запорного органа - нержавеющая сталь
• Строительная длина - 48 мм
• Класс материала корпуса - нержавеющая сталь
• Управление - ручное/штурвал/маховик
• Конструкция шпинделя - выдвижной
• Тип уплотнения - EPDM
• Вес - 6 кг
• Страна производитель - Россия

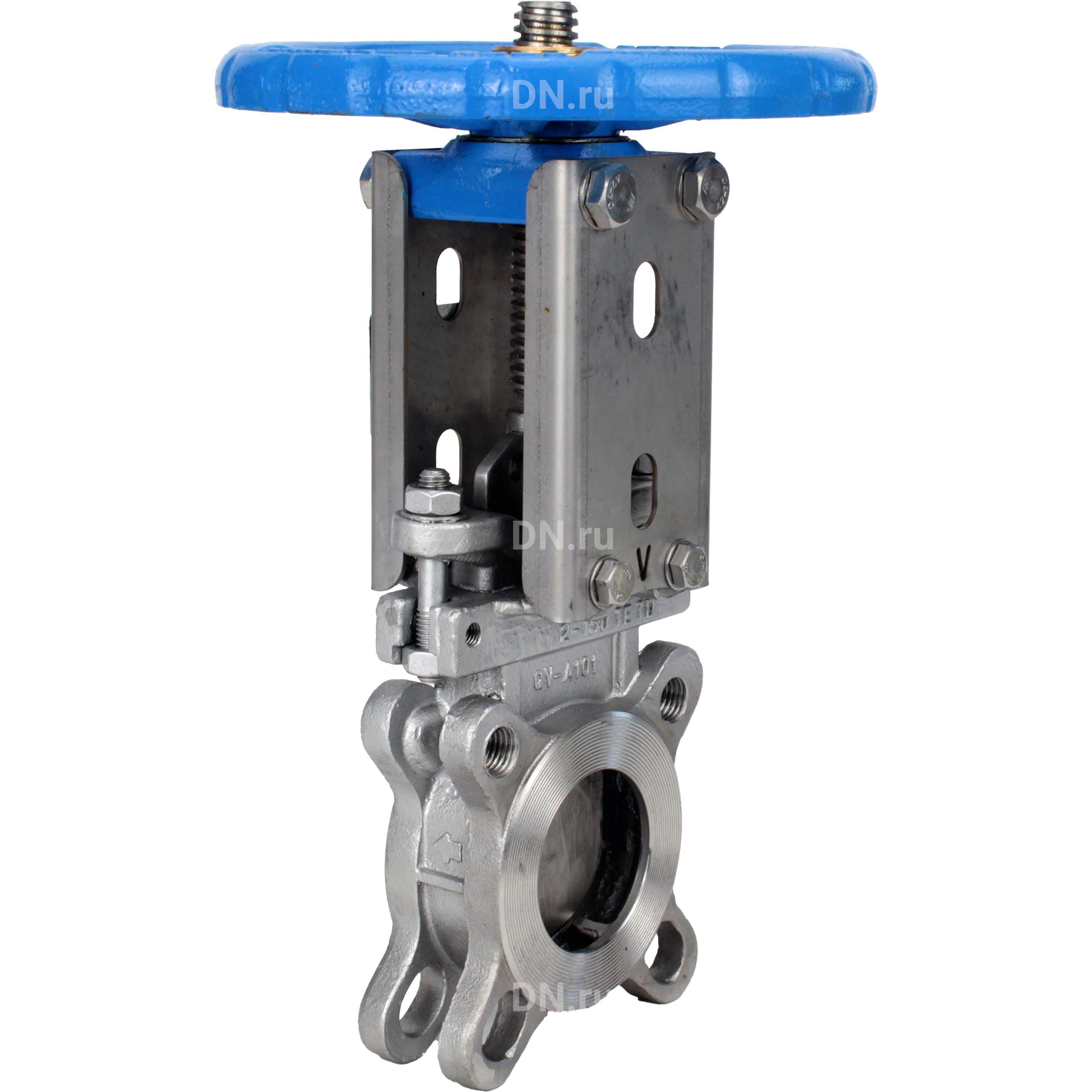

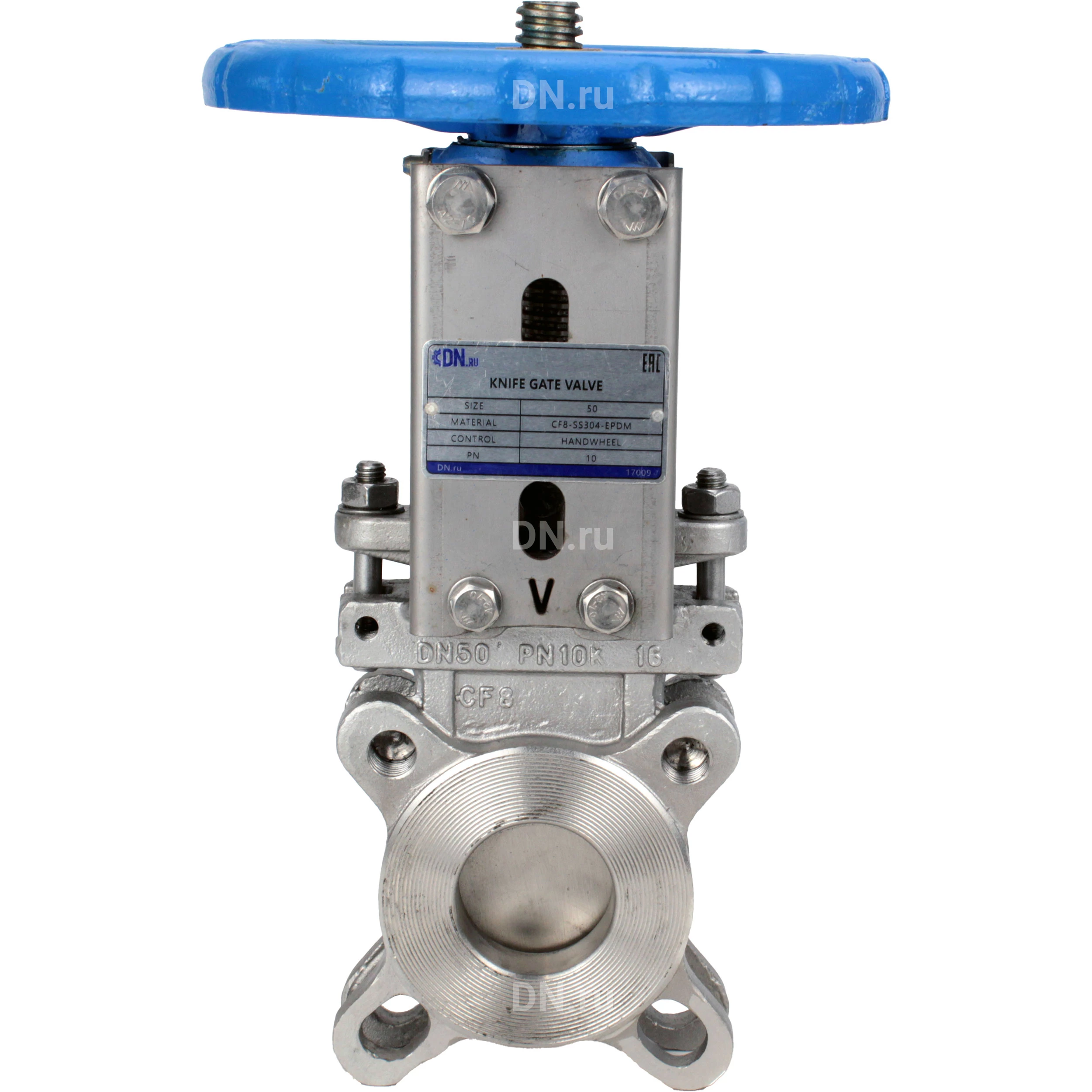

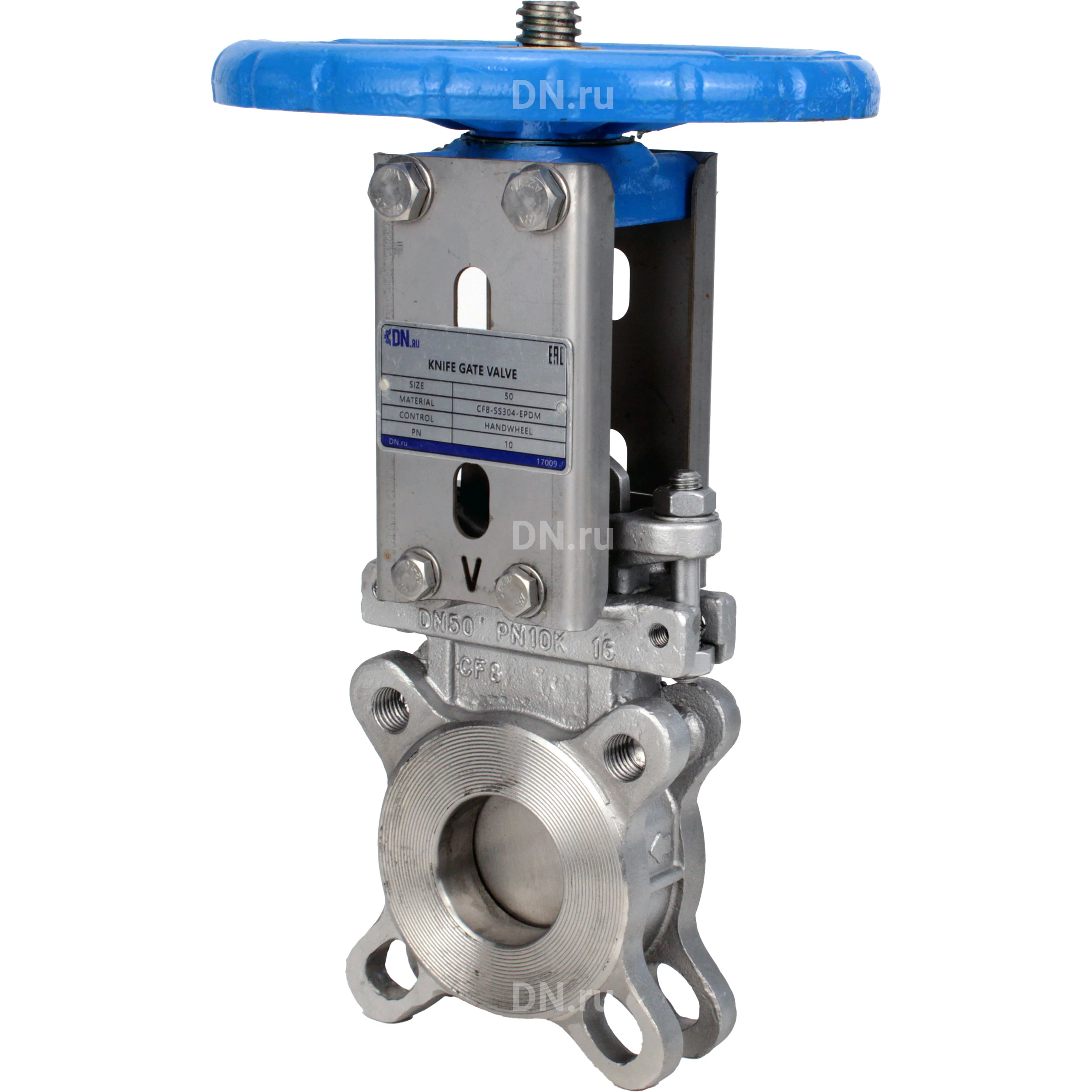

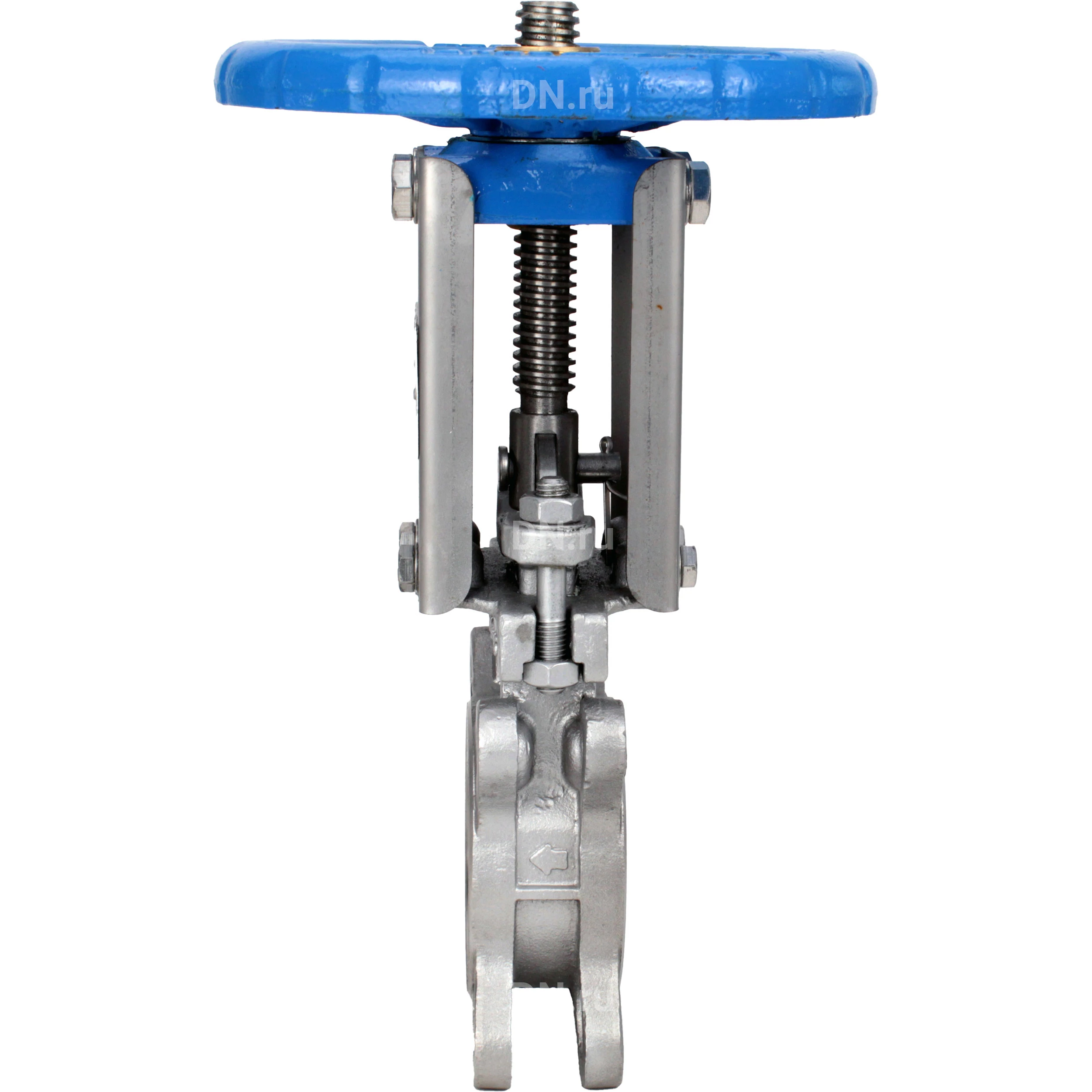

Задвижка шиберная DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, WENZ:

• DN - 50 мм
• L - 48 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 99 мм
• D0 - 180 мм
• H1 - 292 мм
• T - 12 мм
• d - 18 мм
• ● - 2 шт
• O - 2 шт
• N-Th - 4-М16 мм

Эскиз задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, WENZ

Материалы задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, WENZ:

Эскиз материалов задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду50 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, WENZ
