Задвижка шиберная сталь,шибер - нерж.сталь 304 уплотнение NBR

Артикул: -
Название
Артикул
Цена
Количество
GVKRT3431N-2W-Fb-S
D040-08527
58 663 руб.
шт.

Характеристики

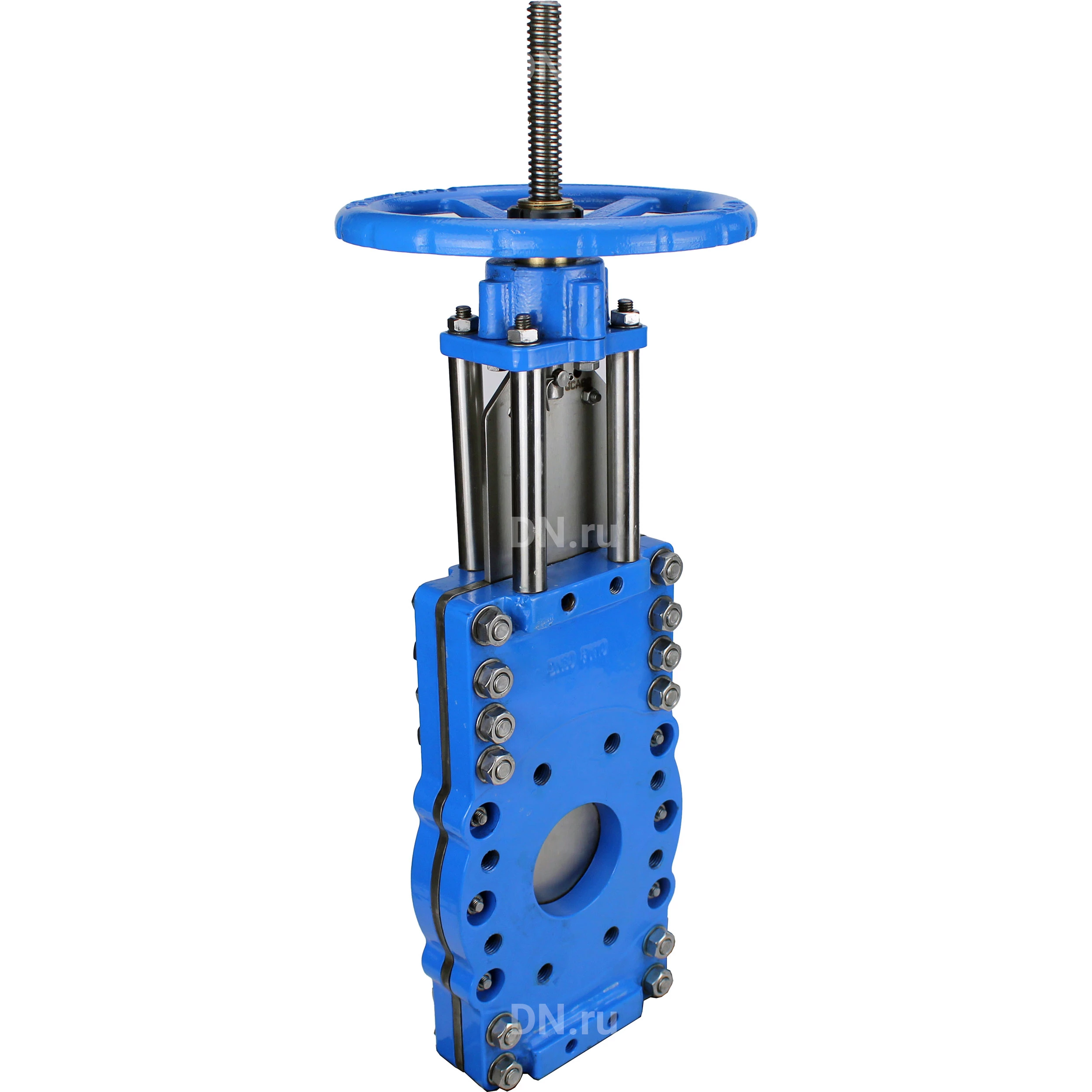

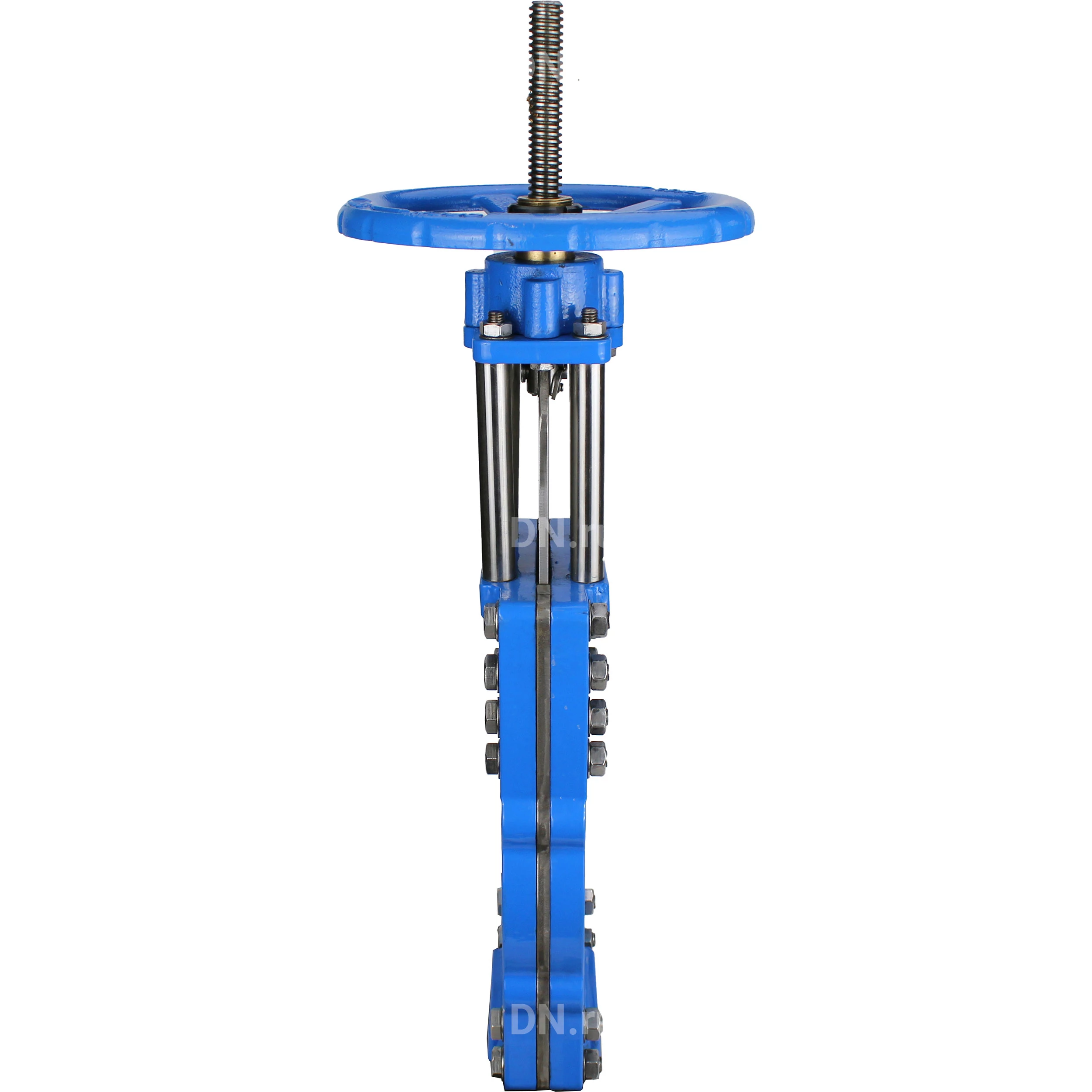

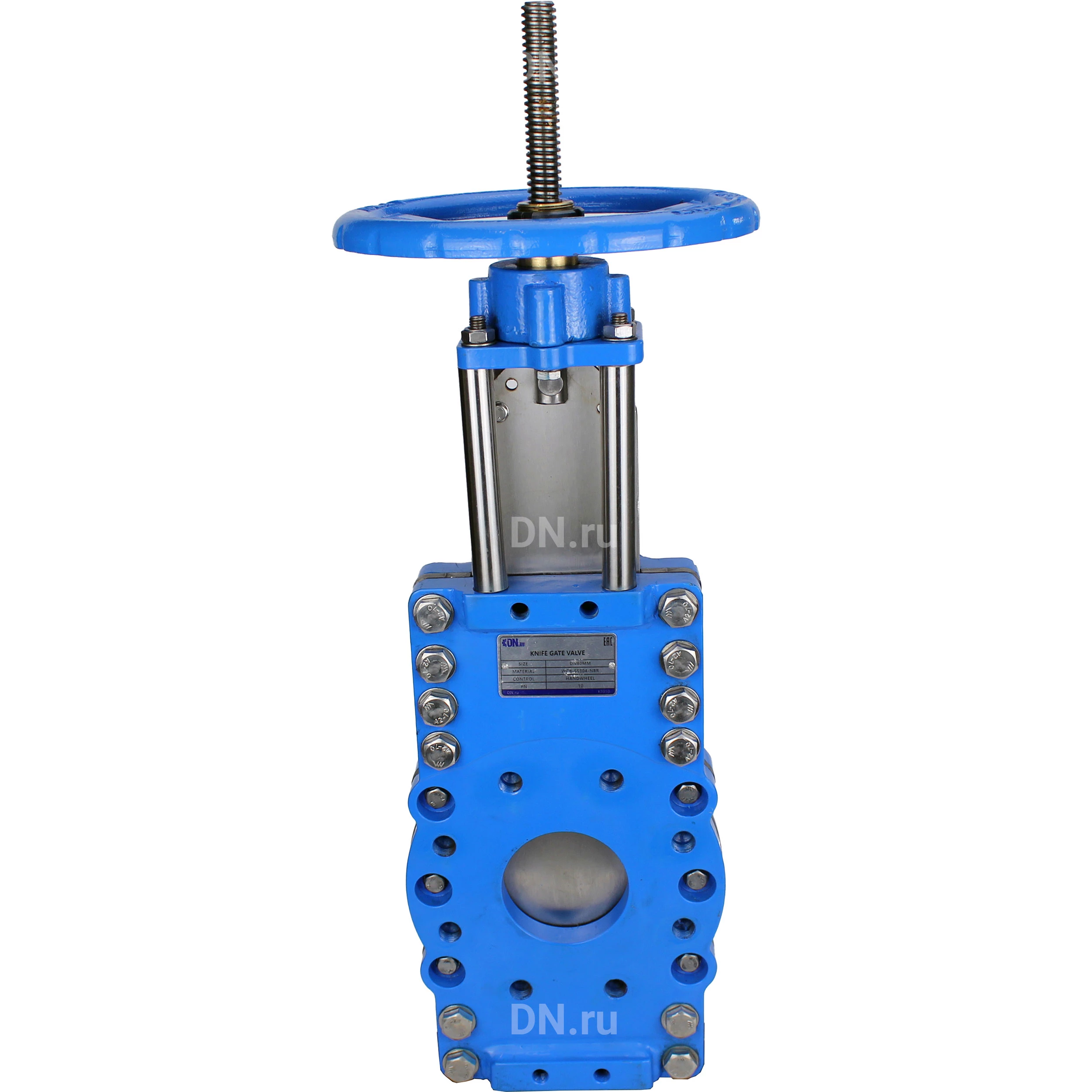

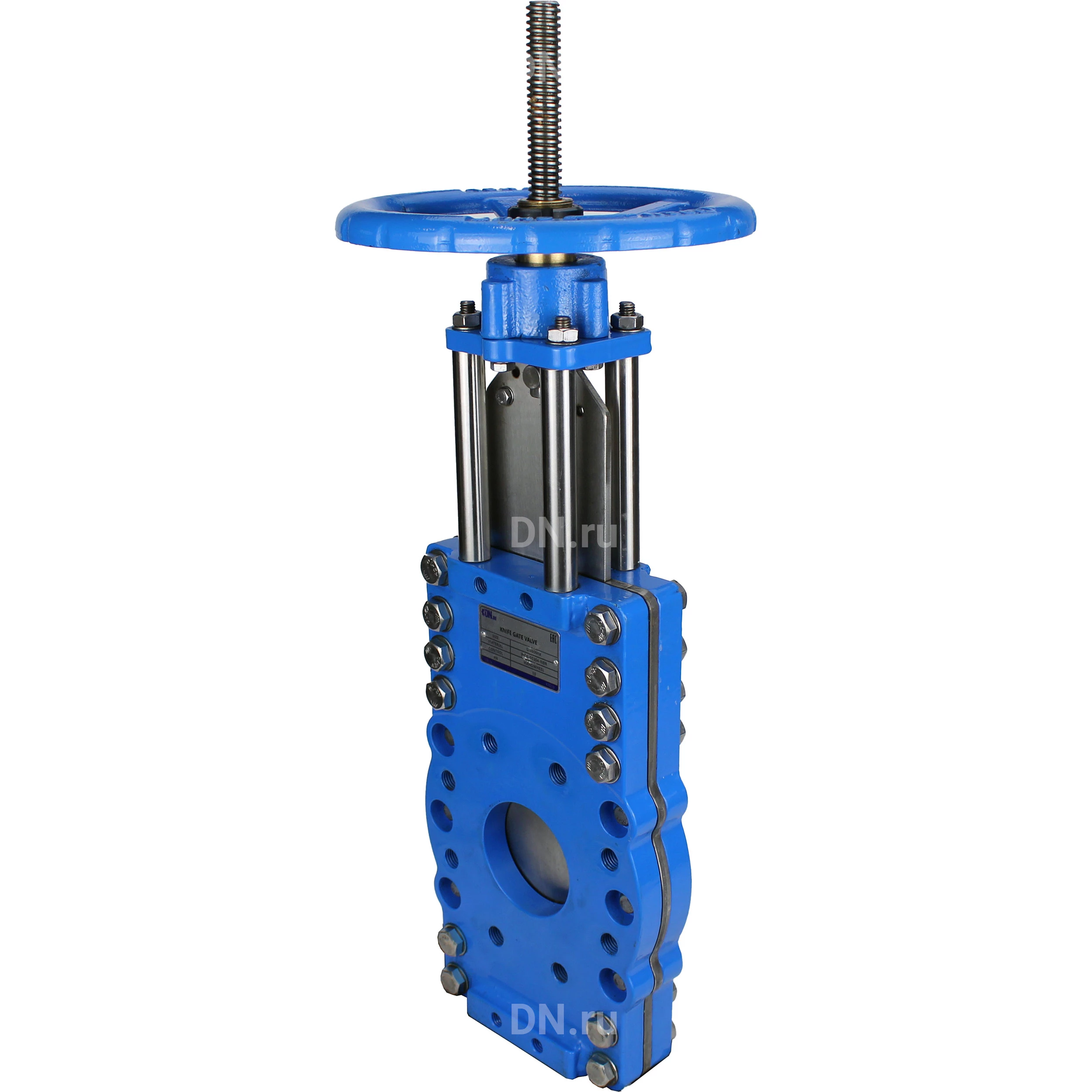

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16 углеродистая сталь, межфланцевая со штурвалом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Общие параметры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 80 мм
  • Давление номинальное PN - 16 бар
  • Температура рабочей среды - от -30°C до + 110°C
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "B"
  • Климатическое исполнение - УХЛ4
  • Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Строительная длина - 51 мм
  • Класс материала корпуса - сталь
  • Управление - ручной
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - NBR
  • Рабочая среда - вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа
  • Средний ресурс, циклов закрытие/открытие - 20 000-50 000
  • Применение - добывающая промышленность, Целлюлозно-бумажная промышленность
  • Наличие концевых выключателей - нет
  • Направление потока среды - двустороннее
  • Количество болтовых отверстий для фланца - 8 шт
  • Диаметр болтовых отверстий для фланца - 16 мм
  • Вес - 15 кг
  • Гарантия - 12 мес.
  • Средний срок службы - 10 лет
  • Страна производитель - Россия

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая со штурвалом

Габаритные и установочные размеры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16:

  • DN - 80 мм
  • L - 51 мм
  • D - 200 мм
  • D1 - 160 мм
  • D2 - 132 мм
  • H1 - 385 мм
  • N-Th - 8-М16
  • T - 12 мм

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая со штурвалом

Эскиз размеров задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16

Материалы задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16:

№ Наименование Материал
1 Корпус Углеродистая сталь A216 Gr WCB/25Л
2 Шибер Нержавеющая сталь AISI/SS 304/08Х18Н10
3 Уплотнение направляющей NBR
4 Уплотнение направляющей NBR
5 Стойка сталь Q235
6 Шток сталь 2Cr13
7 Головная часть стойки чугун GGG40
8 Гайка латунь
9 Штурвал чугун GGG40
10 Узел соединения штока задвижки сталь Q235

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая со штурвалом

Эскиз материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду80 Ру16
