| Наименование: | Клапан предохранительный пружинный |
| Таблица-фигура: | 17с28нж |
| Диаметр, DN (мм): | от 50 до 80; |
| Давление, PN (кгс/см2): | 16 |
| Материал корпуса: | сталь |
| Рабочая среда: | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
| Температура рабочей среды (С°): | от -40 до +450 |
| Тип соединения: |
фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) |
Клапан предохранительный 17с28нж
Клапан предохранительный пружинный 17с28нж предназначен для защиты трубопроводных систем от увеличения давления свыше допустимых значений путем сброса части рабочей среды в атмосферу или отводящий трубопровод.

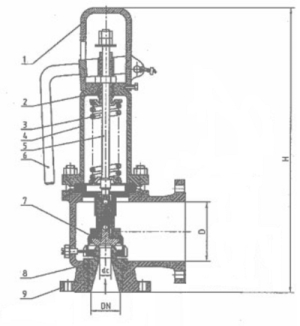

Устройство и основные элементы клапана 17с28нж показаны на рисунке: колпак (1), регулирующий винт (2), пружина (3), крышка (4), шток (5), узел ручного подрыва (6), узел золотника (7), седло (8), корпус (9).
Принцип работы клапана следующий. При величине давления в системе, равной номинальному значению, золотник клапана под воздействием пружины плотно прижат к седлу, а рабочая среда беспрепятственно проходит по трубопроводу. При повышении давления свыше допустимого, золотник под его воздействием поднимается вверх, преодолевая сопротивление пружины, тем самым, отводя из системы часть рабочей среды в атмосферу или отводящий трубопровод. При восстановлении давления – золотник опускается, закрывая клапан, и система продолжает работать в штатном режиме.
Клапан предохранительный 17с28нж имеет узел ручного подрыва. Он предназначен для принудительного открытия клапана в случае отказа автоматики, а также для проверки работоспособности клапана в процессе эксплуатации.
Настройка давления срабатывания клапанов предохранительных пружинных проводится в заводских условиях на специальном оборудовании, после чего они пломбируются.
Основные характеристики клапана 17с28нж:
- условный проход: 50 и 80 мм
- номинальное давление на входе: 16 кгс/см2
- климатическое исполнение: умеренное (от -40 до +40 град)
- температура рабочей среды: от -40 до +425 градусов
- присоединение к трубопроводу: фланцевое по ГОСТ 12815-80.
Материалы корпуса, крышки – конструкционная сталь (20, 25Л), уплотнительных поверхностей – нержавеющая сталь (20Х13), пружины – пружинная сталь (50ХФА).
По отношению к внешней среде клапан предохранительный 17с28нж негерметичен.
Клапан 17с28нж получил широкое распространение во многих областях промышленности, энергетике и коммунальном хозяйстве. Он предназначен для работы с жидкими и газообразными средами, нейтральными по отношению к материалам, из которых он изготовлен (воздух, вода, пар).
Данный вид клапана поставляется на заказ. В заявке необходимо указывать следующие данные: таблицу фигур, условный проход DN, номинальное давление на входе клапана PN, давление настройки Рн и (или) диапазон настройки пружины.
| Наименование, обозначение | Тип присоединения | DN, мм | PN, кгс/см2 | H | L | Рабочая среда | Масса, кг |
| Клапан предохранительный пружинный 17с28нж | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 50 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | 17,5 |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №3 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 50 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | 18 |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 50 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | 18 |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №0 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №1 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный 17с28нж | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 510 | 150 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | 26,5 |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №3 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №4 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №5 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №6 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
| Клапан предохранительный пружинный с узлом ручного подрыва 17с28нж №2 | фланцевое по ГОСТ 12815-80 (исп.1, ряд 2 на PN 16 - входной, на PN 6 - выходной) | 80 | 16 | 420 | 130 | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
